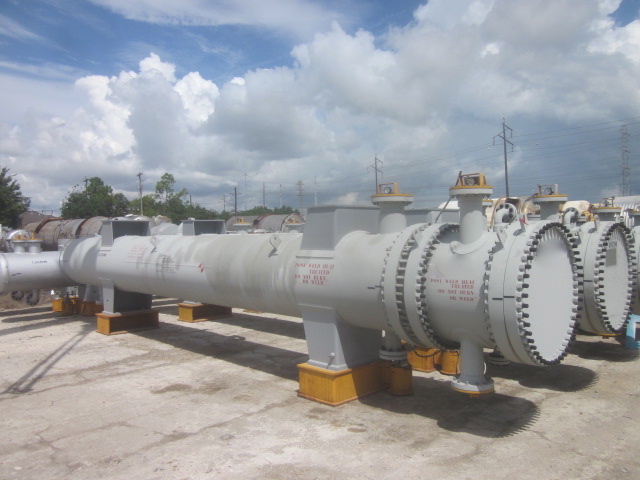

107609 EXCHANGERS
  • ITEM NO :  107609
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  3409
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  369FV
  • PSI (T) :  364FV
  • TEMP. DEG. F (S) :  392
  • TEMP. DEG. F (T) :  320
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  24'0"
  • TUBE HOLES :  736
  • TUBE PITCH :  1" SQ.
  • TUBE WALL :  .079"
  • PASSES (S) :  1
  • PASSES (T) :  4
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL NOZZLES :  (2)4" & (2)8"
  • TUBE NOZZLES :  (2)6" & (2)2"
  • NO. OF BAFFLES :  24
  • BAFFLE SPACING :  10.15"
  • SHELL DIAMETER FT'IN" :  2'10"
  • O.A.L FT'IN" :  29'5"
Technical Drawings/Spec Sheets
View Documents NB PAPERS
View Documents DRAWING
View Documents DRAWING
View Documents DRAWING
ADDITIONAL DESCRIPTION
UNUSED; MFG. BY ILSUNG (REPUBLIC KOREA) IN 2015; TUBE NOZZLES 6" INLET & OUTLET & (2)2" VENTS;
