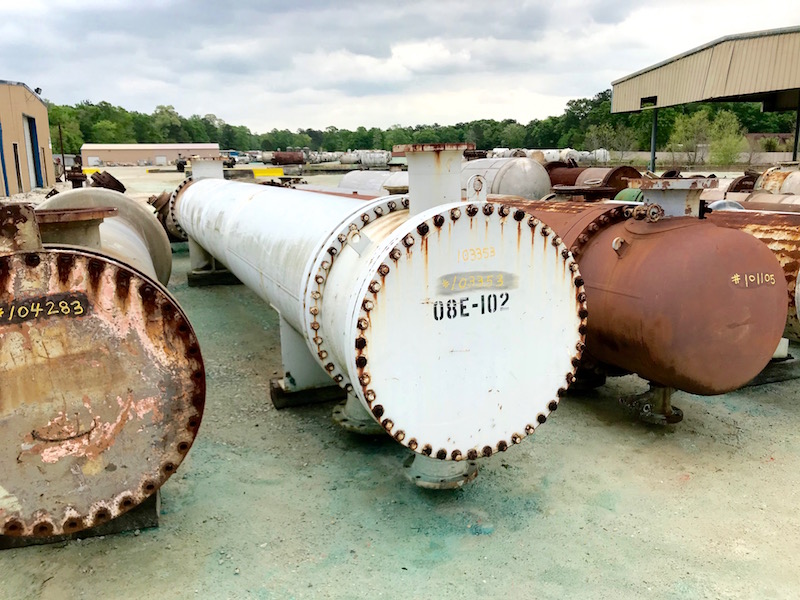

103353 EXCHANGERS
  • ITEM NO :  103353
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  6241
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  155
  • PSI (T) :  155
  • TEMP. DEG. F (S) :  550
  • TEMP. DEG. F (T) :  550
  • TUBE DIAMETER IN" :  1
  • TUBE LENGTH FT'IN" :  24'0"
  • TUBE HOLES :  384 (LO-FINNED)
  • TUBE WALL :  .074"
  • PASSES (S) :  1
  • PASSES (T) :  4
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AET
  • SHELL NOZZLES :  (2)14"
  • TUBE NOZZLES :  (2)8"
  • SHELL DIAMETER FT'IN" :  3'0"
  • O.A.L FT'IN" :  27'8"
Technical Drawings/Spec Sheets
View Documents NB PAPERS
View Documents (no title)
ADDITIONAL DESCRIPTION
DIB #3 TRIM COOLER; MFG. BY HEAT TRANFER IN 1991; (LO-FINNED TYPE TUBES)6421 EXTENDED SQ.FT. & 2415 BARE SQ.FT.;
