114711 EXCHANGERS
  • ITEM NO :  114711
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  979
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  297
  • PSI (T) :  214FV
  • TEMP. DEG. F (S) :  190
  • TEMP. DEG. F (T) :  150
  • TUBE LENGTH FT'IN" :  14'0"
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL DIAMETER FT'IN" :  2'1"
Technical Drawings/Spec Sheets
View Documents General Data and U-1
View Documents Drawing
View Documents Drawing
View Documents Drawing
View Documents Drawing
View Documents Drawing
View Documents Drawing
View Documents Drawing
View Documents Drawing
ADDITIONAL DESCRIPTION

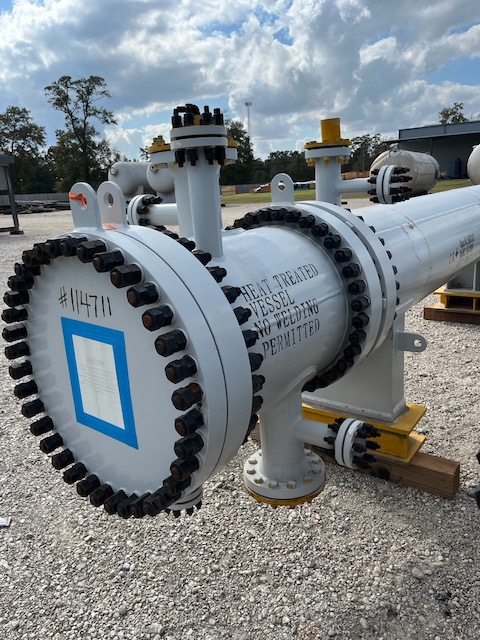

Unused 979 sq. ft. horizontal heat exchanger. Mfg. by Wuxi Chemical Equipment in 2023. 2.32 Design duty (MMBTU/Hr). Shell Design Rating : 150 psig @ 190 deg. F. Tube Design Rating: 120/FV psig @ 150/300 deg. F. Shell mawp 297 psig @ 190 deg. f. Tube mawp 214.88/FV psig @ 150 deg. F. 25" X 168". Caustic Dilution Cooler. Under Nitrogen Purged.
