115100 EXCHANGERS
  • ITEM NO :  115100
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  409
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  CS
  • PSI (S) :  100
  • PSI (T) :  25FV
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  300
  • TUBE DIAMETER IN" :  .75"
  • TUBE LENGTH FT'IN" :  10'6"
  • TUBE HOLES :  193
  • TUBE WALL :  18 GA
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  V
  • CODE :  NB
  • SHELL NOZZLES :  (2)4"
  • TUBE NOZZLES :  2", 8"
  • SHELL DIAMETER FT'IN" :  1'4"
  • O.A.L FT'IN" :  14'0"
Technical Drawings/Spec Sheets
View Documents Drawing
ADDITIONAL DESCRIPTION

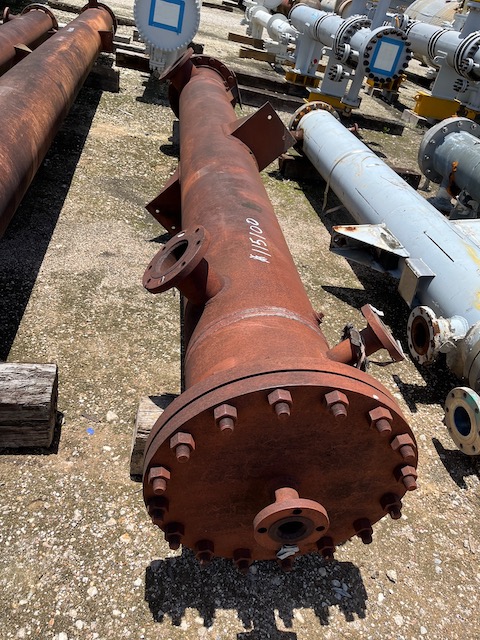

Unused 409 sq. ft. vertical heat exchanger. Mfg. by Plant Maintenance Service Corp in 2077. Shell rated 100 psi @ 300° F, Tubes rated 25 psi/FV @ 300°F
