114980 EXCHANGERS
  • ITEM NO :  114980
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  94
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  304LSS
  • MATERIAL (H) :  304LSS
  • PSI (S) :  150
  • PSI (T) :  150
  • TEMP. DEG. F (S) :  200
  • TEMP. DEG. F (T) :  200
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  12'0"
  • TUBE HOLES :  40
  • TUBE PITCH :  15/16" TRI
  • TUBE WALL :  .049"
  • PASSES (S) :  1
  • PASSES (T) :  6
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BEM
  • SHELL NOZZLES :  (2)2"
  • TUBE NOZZLES :  (2)1.5"
  • NO. OF BAFFLES :  30
  • BAFFLE SPACING :  .25"
  • SHELL DIAMETER FT'IN" :  8"
  • O.A.L FT'IN" :  13'4"
Technical Drawings/Spec Sheets
View Documents NB Papers and Drawing
ADDITIONAL DESCRIPTION

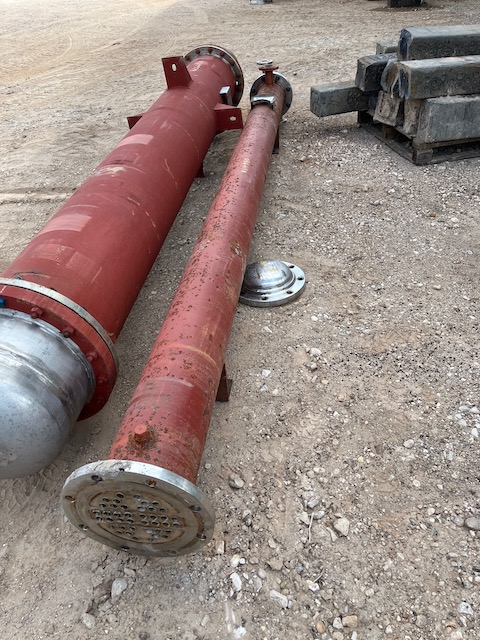

Used 94 Sq Ft 304L stainless Steel Shell and Tube heat exchanger. Mft. by Taylor Tank Co. Inc. in 2013. (40) .75" 304L SS Tubes MAWP 150 PSI @ 200 deg. F. Carbon Steel shell MAWP 150 PSIG @ 200 deg. F.
