114741 EXCHANGERS
  • ITEM NO :  114741
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  284
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  DUPLEX 2205
  • MATERIAL (H) :  CS
  • PSI (S) :  265FV
  • PSI (T) :  150
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  150
  • TUBE LENGTH FT'IN" :  14'0"
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL DIAMETER FT'IN" :  1'9"
Technical Drawings/Spec Sheets
View Documents Drawings
View Documents Code Papers
View Documents Data Sheet
ADDITIONAL DESCRIPTION

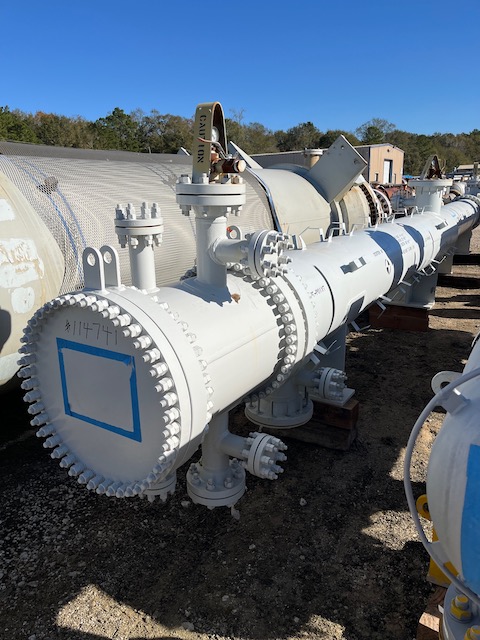

Unused 284 sq. ft. Horizontal heat exchanger. Mfg by Fabsco Shell and Tube in 2023.. 2.32 Design duty (MMBTU/Hr). Shell Design Rating: 95/FV psi @ 300 deg. F. Tube Design Rating: 120 psi @ 150 deg. F. Shell mawp 265FV @ 300 deg. F. Tube mawp 150 psi @ 150 deg. F. 21" X 168". Propane Recovery Compressor Interstage Cooler. Under Nitrogen Purge.
