114737 EXCHANGERS
  • ITEM NO :  114737
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  1049
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  379FV
  • PSI (T) :  368FV
  • TEMP. DEG. F (S) :  550
  • TEMP. DEG. F (T) :  700
  • TUBE LENGTH FT'IN" :  6'6"
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL DIAMETER FT'IN" :  3'0"
Technical Drawings/Spec Sheets
View Documents Data Sheets
View Documents Detailed Fab Drawings
View Documents General Arrangement
ADDITIONAL DESCRIPTION

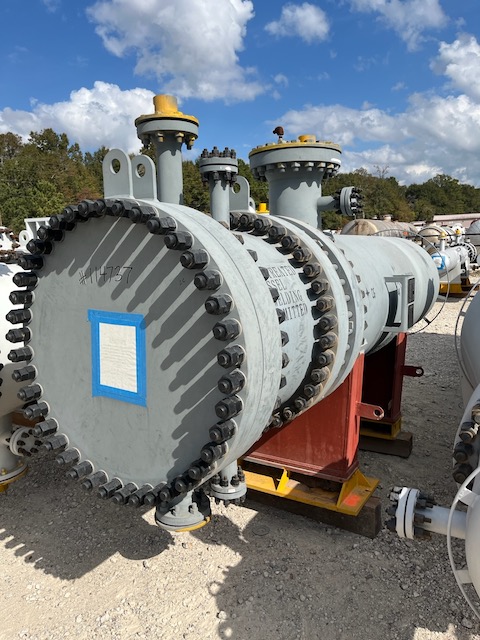

Unused 1,049 sq. ft. heat exchanger. Mfg. by Wuxi Chemical Equipment in 2023. 5.1 Design duty (MMBTU/Hr). Shell Design Rating: 250/FV psig @ 550 deg. F. Tube Design Rating: 325/FV psig @ 700 deg. F. Shell mawp 279/FV psig @ 550 deg. F. Tube mawp 368/FV psig @ 700 deg. F. 36" X 78". Jet Side-Cut Stripper Reboiler. Under Nitrogen Purged.
