114726 EXCHANGERS
  • ITEM NO :  114726
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  4142
  • MATERIAL (S) :  316LSS CLAD
  • MATERIAL (T) :  316LSS
  • MATERIAL (H) :  316LSS CLAD
  • PSI (S) :  280FV
  • PSI (T) :  280FV
  • TEMP. DEG. F (S) :  330
  • TEMP. DEG. F (T) :  300
  • TUBE LENGTH FT'IN" :  16'6"
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL DIAMETER FT'IN" :  3'8"
Technical Drawings/Spec Sheets
View Documents Code Papers
View Documents Data Sheet
View Documents Drawings
View Documents Mechanical Design
View Documents Transport Calculation
ADDITIONAL DESCRIPTION

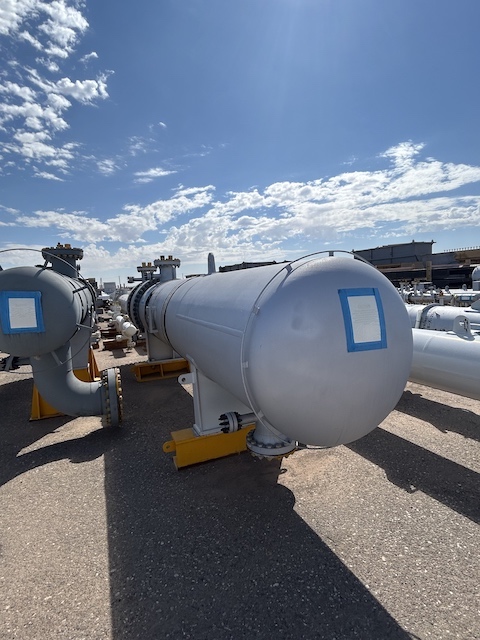

Unused 4142 sq. ft. heat exchanger. Mfg. by Wuxi Chemical Equipment in 2023. 23 Design duty (MMBTU/Hr). Shell Design Rating: 150/FV psig @ 330 deg. F. Tube Design Rating: 195/FV psig @ 300 deg. F. Shell mawp 280.1/FV psig @ 330 deg. F. Tube mawp 280.1//fV psig @ 300 deg. F. 44" X 198". Lean/Rich Amine Exchanger. Under Nitrogen Purged.
