114704 EXCHANGERS
  • ITEM NO :  114704
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  234
  • MATERIAL (S) :  316LSS
  • MATERIAL (T) :  DUPLEX 2205
  • MATERIAL (H) :  CS
  • PSI (S) :  186FV
  • PSI (T) :  532FV
  • TEMP. DEG. F (S) :  430
  • TEMP. DEG. F (T) :  430
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  9'0"
  • TUBE HOLES :  130
  • TUBE WALL :  .061"
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BEU
  • SHELL NOZZLES :  (2)8"
  • TUBE NOZZLES :  3", 4"
  • SHELL DIAMETER FT'IN" :  1'3"
Technical Drawings/Spec Sheets
View Documents Drawings
View Documents Drawings
View Documents Drawings
View Documents Drawings
View Documents Drawings
View Documents Drawings
View Documents Drawings
View Documents Drawings
ADDITIONAL DESCRIPTION

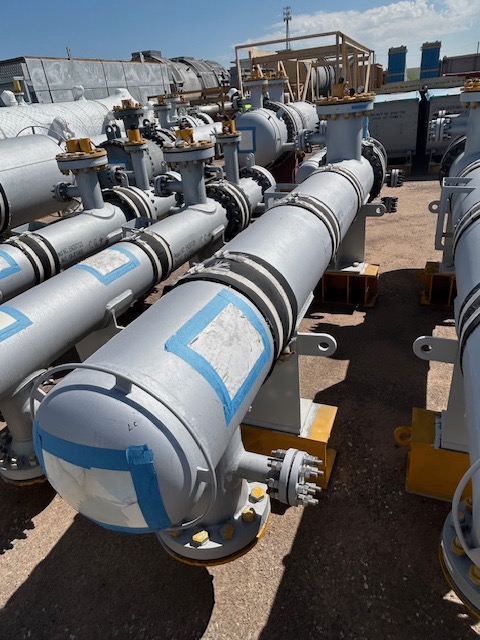

Unused 234 sq. ft. horizontal heat exchanger. Mfg. by Wuxi Chemical Equipment in 2023. 3.6 Design duty (MMBTU/Hr). Shell Design Rating: 180/FV psig @ 430/300 deg. F. Tube Design Rating: 232/FV psig @ 430/400 deg. F. Shell mawp 186.7/FV psig. Tube mawp 532/FV psig. 5.5" X 108". T-100001 Recirculating exchanger. Under Nitrogen Purged.
