114442 EXCHANGERS
  • ITEM NO :  114442
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  162
  • MATERIAL (S) :  304SS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  304SS
  • PSI (S) :  85
  • PSI (T) :  35FV
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  300
  • TUBE DIAMETER IN" :  .625
  • TUBE LENGTH FT'IN" :  6'0"
  • TUBE HOLES :  165
  • TUBE PITCH :  13/16" TRI
  • TUBE WALL :  18 GA
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  CEN
  • SHELL NOZZLES :  (2)2"
  • TUBE NOZZLES :  3", 6"
  • NO. OF BAFFLES :  6
  • BAFFLE SPACING :  10"
  • SHELL DIAMETER FT'IN" :  1'0"
  • O.A.L FT'IN" :  8'0"
Technical Drawings/Spec Sheets
View Documents Drawing
View Documents NB Papers
ADDITIONAL DESCRIPTION

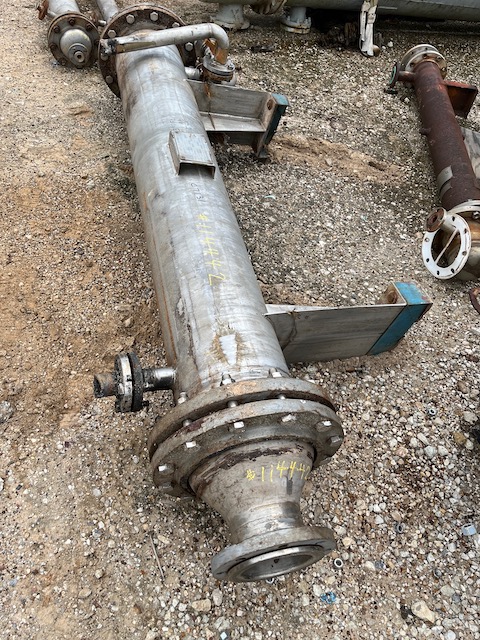

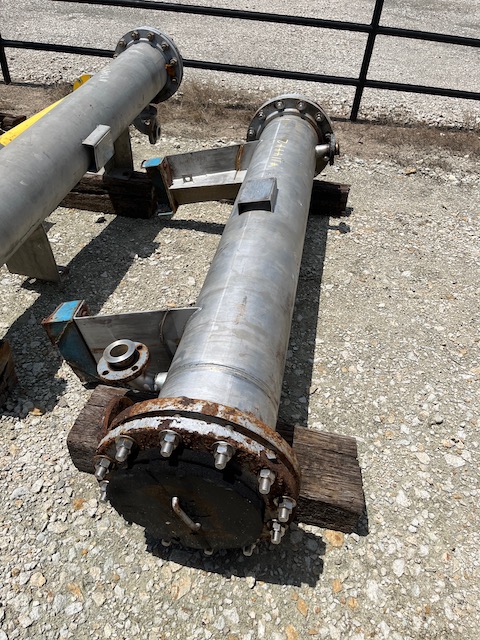

Used 162 sq. ft. dryer horizontal exchanger. Mfg. by Perry Products. 12" diameter x 6'0" F/F. (165)-5/8"o.d. x 18 ga. Shell 304 stainless steel, 85 psi @ 300 deg. F. Tubes 304 stainless steel, 35FV psi @ 300 deg. F. Heads 304 stainless steel.
