114382 VESSELS/REACTORS
  • ITEM NO :  114382
  • QTY :  1
  • ALLOY :  S
  • GALLONS :  2200
  • DIA/WIDTH (FT'IN") :  7'6"
  • LENGTH (FT'IN") :  5'0"
  • SHELL PSI :  15
  • FULL VAC. Y/N :  N
  • SHELL TEMP DEG. F :  120
  • V/H :  V
  • SHELL MATERIAL :  316LSS
  • WALL :  3/8"
  • JKT/COIL PSI :  85
  • JKT/COIL TEMP DEG. F :  -5
  • JKT/COIL MATERIAL :  316LSS
  • AGITATED Y/N :  Y
  • AGITATOR HP :  15
  • AGITATOR MATERIAL :  316SS
  • TOP HEAD :  DISHED
  • BOTTOM HEAD :  DISHED
Technical Drawings/Spec Sheets
View Documents Drawings
View Documents Agitator Drawing
ADDITIONAL DESCRIPTION

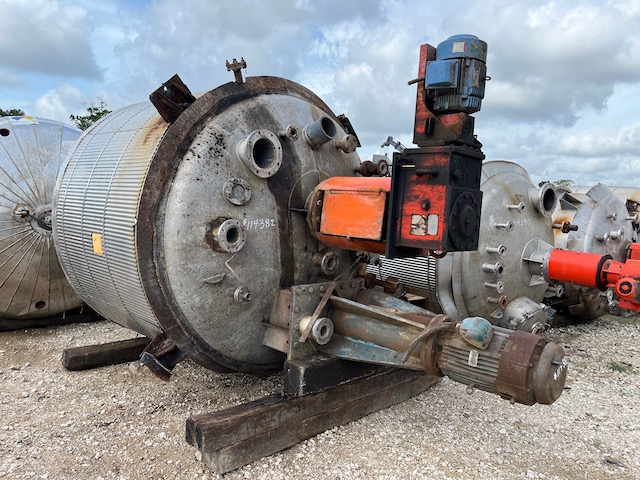

Used 2,200 gallon vertical charging vessel. Mfg. by Alloy Fabricators in 1991. 7'6" diameter x 5'0" T/T. Shell: 316L stainless steel, 15 psi @ 120 deg. F. Jacket: 304 stainless steel, 85 psi @ -5 deg. F. Type Jacket: 2" SCH. 10S half pipe on shell OD and bottom head. 14" flanged top mounted Pro Quip agitator, Model #15QHS20, 15 hp, 0 - 65 rpm, axial type impellers, 4" diameter shaft extending 92" below mounting, surface, , 316L stainless steel wetted parts, three hub with 2 blades each, 39 1/2" diameter, upper-2 left hand, mid-2 left hand, bottom-2 right hand. Dished heads, on lug supports.
