114260 EXCHANGERS
  • ITEM NO :  114260
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  320
  • MATERIAL (S) :  316SS
  • MATERIAL (T) :  316SS
  • MATERIAL (H) :  CS
  • PSI (S) :  90
  • PSI (T) :  90
  • TEMP. DEG. F (S) :  390
  • TEMP. DEG. F (T) :  390
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  8'2"
  • TUBE HOLES :  196
  • TUBE PITCH :  15/16" TRI
  • TUBE WALL :  .049"
  • PASSES (T) :  4
  • V/H :  H
  • CODE :  NB
  • SHELL NOZZLES :  1.5", 8", 10"
  • TUBE NOZZLES :  (2)1.5"
  • SHELL DIAMETER FT'IN" :  1'6"
  • O.A.L FT'IN" :  10'6"
Technical Drawings/Spec Sheets
View Documents Partial Drawing
View Documents NB Papers
ADDITIONAL DESCRIPTION

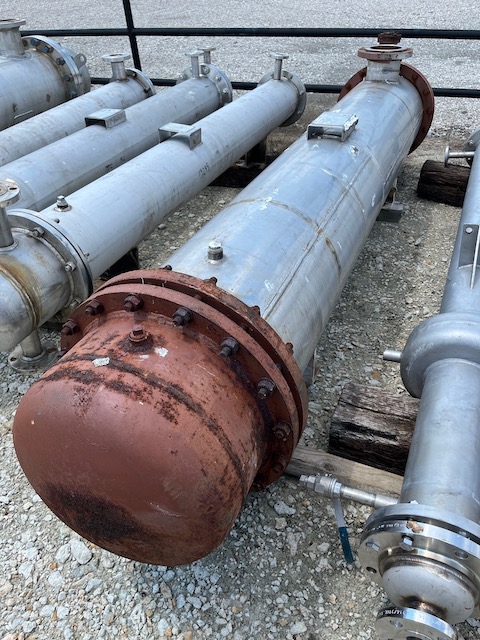

Previously Utilized in an API Facility. Used 320 sq. ft. horizontal Shell & Tube horizontal Exchanger. Mfg. by Perry Products in 1989. 316 Stainless Steel tubes MOC. Shell 90 psi.
