114255 EXCHANGERS
  • ITEM NO :  114255
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  92
  • MATERIAL (S) :  316SS
  • MATERIAL (T) :  316SS
  • MATERIAL (H) :  316SS
  • PSI (S) :  90FV
  • PSI (T) :  90
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  300
  • TUBE DIAMETER IN" :  1
  • TUBE LENGTH FT'IN" :  8'0"
  • TUBE HOLES :  44
  • TUBE WALL :  18 BWG
  • PASSES (S) :  1
  • PASSES (T) :  2
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEM
  • SHELL NOZZLES :  3", 6"
  • TUBE NOZZLES :  (2)3"
  • SHELL DIAMETER FT'IN" :  10"
  • O.A.L FT'IN" :  9'4"
Technical Drawings/Spec Sheets
View Documents NB Papers and Drawing
ADDITIONAL DESCRIPTION

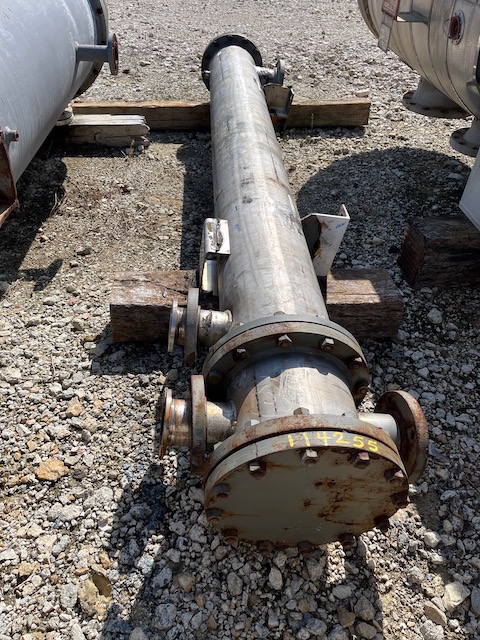

Previously Utilized in an API Facility. Used Condenser for K-3603; 92 sq. ft. Shell & Tube horizontal Exchanger. Mfg. by Doyle & Roth. 316 Stainless Steel tubes MOC.
