114253 EXCHANGERS
  • ITEM NO :  114253
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  350
  • MATERIAL (S) :  316SS
  • MATERIAL (T) :  316SS
  • MATERIAL (H) :  CS
  • PSI (S) :  60FV
  • PSI (T) :  60
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  120
  • TUBE DIAMETER IN" :  1
  • TUBE LENGTH FT'IN" :  8'4"
  • TUBE HOLES :  164
  • TUBE PITCH :  1.25" TRI
  • TUBE WALL :  18 BWG
  • PASSES (S) :  1
  • PASSES (T) :  4
  • V/H :  H
  • CODE :  YES
  • SHELL NOZZLES :  2", (2)3", 8"
  • TUBE NOZZLES :  (2)4"
  • SHELL DIAMETER FT'IN" :  1'8"
  • O.A.L FT'IN" :  9'4"
Technical Drawings/Spec Sheets
View Documents NB Papers and drawing
ADDITIONAL DESCRIPTION

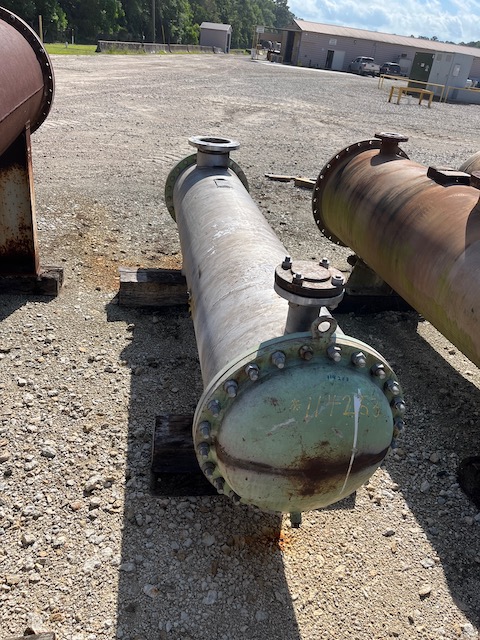

Previously Utilized in an API Facility. Used Condenser for ST-1601; 350 sq. ft. Shell & Tube horizontal Exchanger. Mfg. by Patterson Kelley. 316 Stainless Steel tubes MOC.
