114222 VESSELS/REACTORS
  • ITEM NO :  114222
  • QTY :  1
  • ALLOY :  S
  • GALLONS :  1000
  • DIA/WIDTH (FT'IN") :  6'0"
  • LENGTH (FT'IN") :  5'4"
  • SHELL PSI :  60
  • FULL VAC. Y/N :  Y
  • SHELL TEMP DEG. F :  300
  • V/H :  V
  • SHELL MATERIAL :  316SS
  • CODE :  NB
  • WALL :  5/16"
  • JKT/COIL PSI :  60
  • JKT/COIL TEMP DEG. F :  300
  • JKT/COIL MATERIAL :  304SS
  • AGITATED Y/N :  Y
  • TOP HEAD :  DISHED
  • BOTTOM HEAD :  DISHED
Technical Drawings/Spec Sheets
View Documents Sketches
View Documents NB Paper
ADDITIONAL DESCRIPTION

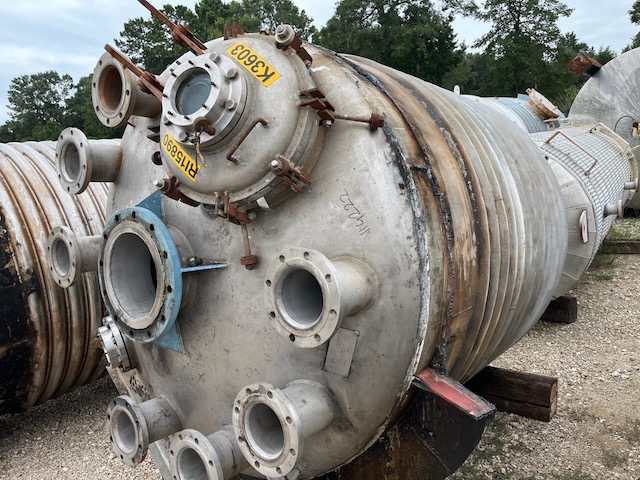

Previously Utilized in an API Facility. Used 1000 gallon vertical Process Reactor. Mfg by Norwalk. 316 stainless steel. Shell 60 FV psi @ 300 deg. F. Jacket 60 psi @ 300 deg. F. Dished heads. On lug supports. 304SS half pipe jacket on shell od and bottom head.
