109223 EXCHANGERS
  • ITEM NO :  109223
  • QTY :  1
  • ALLOY :  A
  • SQ.FT. :  720
  • MATERIAL (S) :  316LSS
  • MATERIAL (T) :  HASTELLOY C
  • MATERIAL (H) :  HASTELLOY C/316LSS
  • PSI (S) :  450FV
  • PSI (T) :  75FV
  • TEMP. DEG. F (S) :  608
  • TEMP. DEG. F (T) :  608
  • TUBE DIAMETER IN" :  .75"
  • TUBE LENGTH FT'IN" :  7'0"
  • TUBE HOLES :  524
  • TUBE WALL :  .065"
  • PASSES (S) :  1
  • PASSES (T) :  4
  • V/H :  H
  • CODE :  NB
  • SHELL NOZZLES :  3", 4"
  • TUBE NOZZLES :  (2)8"
  • SHELL DIAMETER FT'IN" :  2'6"
  • O.A.L FT'IN" :  10'4"
Technical Drawings/Spec Sheets ( Requires: Get Acrobat Reader  )
View Documents NB PAPERS
ADDITIONAL DESCRIPTION

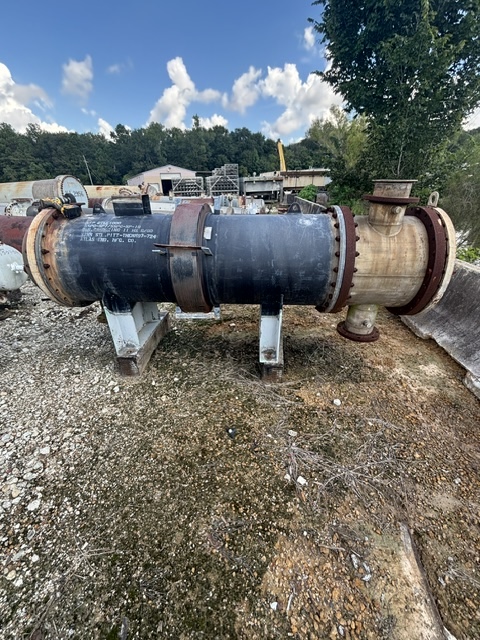

RECOVERY COLUMN CALANDRIA; MFG. BY ATLAS IN 2000; WITH EXPANSION JOINT;
