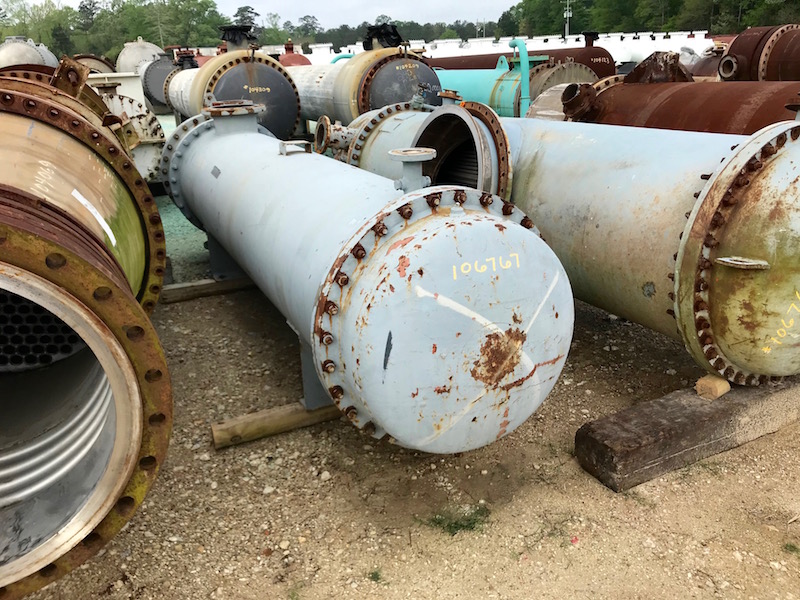

106767 EXCHANGERS
  • ITEM NO :  106767
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  1300
  • MATERIAL (S) :  304SS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  CS
  • PSI (S) :  75
  • PSI (T) :  75
  • TEMP. DEG. F (S) :  275
  • TEMP. DEG. F (T) :  275
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  10'0"
  • TUBE HOLES :  662
  • TUBE PITCH :  15/16" TRI
  • TUBE WALL :  16 BWG
  • PASSES (S) :  1
  • PASSES (T) :  6
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEM
  • SHELL NOZZLES :  10", 4", 2"
  • TUBE NOZZLES :  (2)6"
  • NO. OF BAFFLES :  3
  • BAFFLE SPACING :  29 3/8"
  • SHELL DIAMETER FT'IN" :  2'5"
  • O.A.L FT'IN" :  12'11"
Technical Drawings/Spec Sheets
View Documents DRAWING
View Documents NB PAPERS
ADDITIONAL DESCRIPTION
CRUDE ACETONE CONDENSER; MFG. BY MANNING & LEWIS; 12'10 3/16" OAL; ON SADDLE SUPPORTS;
