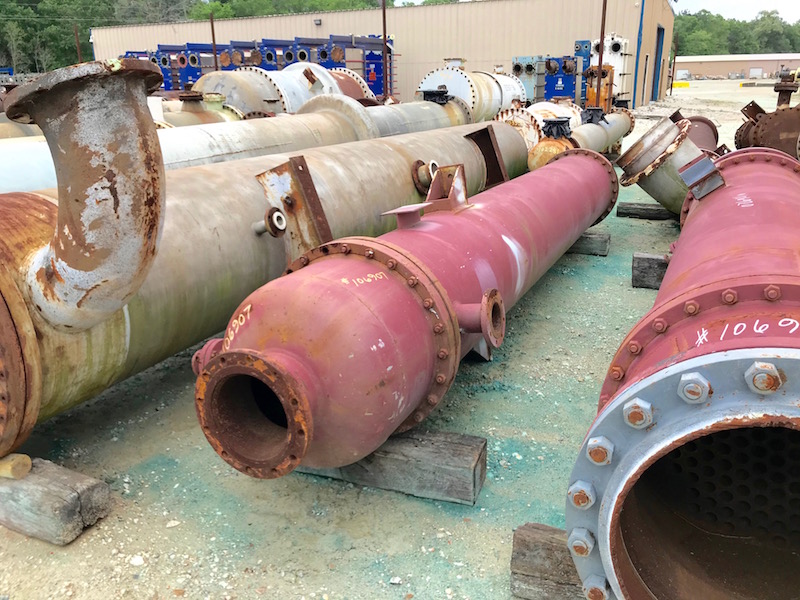

106907 EXCHANGERS
  • ITEM NO :  106907
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  1142
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  CS
  • PSI (S) :  70
  • PSI (T) :  47FV
  • TEMP. DEG. F (S) :  140
  • TEMP. DEG. F (T) :  400
  • TUBE DIAMETER IN" :  1
  • TUBE LENGTH FT'IN" :  14'10"
  • TUBE HOLES :  294
  • TUBE PITCH :  1.25" TRI
  • TUBE WALL :  .065"
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  V
  • CODE :  NB
  • TEMA TYPE :  BEM
  • SHELL NOZZLES :  (2)4"
  • TUBE NOZZLES :  6", 10"
  • NO. OF BAFFLES :  12
  • BAFFLE SPACING :  13"
  • SHELL DIAMETER FT'IN" :  2'2"
  • O.A.L FT'IN" :  19'0"
Technical Drawings/Spec Sheets
View Documents DRAWINGS
ADDITIONAL DESCRIPTION
DRYER OUTLET HEAT EXCHANGER; MFG. BY HEAT TRANSFER SYSTEMS IN 2012; TYPE S&T V-BEM;
