104545 EXCHANGERS
  • ITEM NO :  104545
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  8042
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  304SS
  • PSI (S) :  150
  • PSI (T) :  75
  • TEMP. DEG. F (S) :  350
  • TEMP. DEG. F (T) :  350
  • TUBE DIAMETER IN" :  1
  • TUBE LENGTH FT'IN" :  12'0"
  • TUBE HOLES :  1920
  • TUBE PITCH :  1.25" TRI
  • TUBE WALL :  14 BWG
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  V
  • CODE :  NB
  • SHELL NOZZLES :  (2)6", (2)12"
  • TUBE NOZZLES :  36", 54"
  • NO. OF BAFFLES :  8
  • BAFFLE SPACING :  1'3"
  • SHELL DIAMETER FT'IN" :  5'0"
  • O.A.L FT'IN" :  16'0"
Technical Drawings/Spec Sheets
View Documents NB PAPERS
View Documents (no title)
View Documents (no title)
ADDITIONAL DESCRIPTION

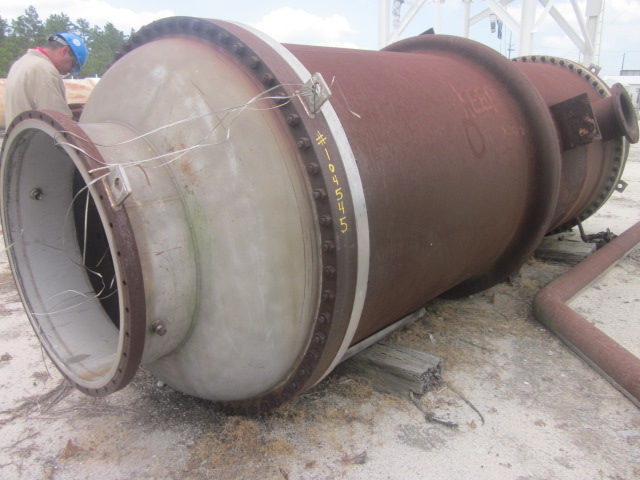

MAIN CONDENSER; MFG. BY FABRICATED PRODUCTS IN 1982; WITH EXPANSION JOINT; CONICAL TOP HEAD;
