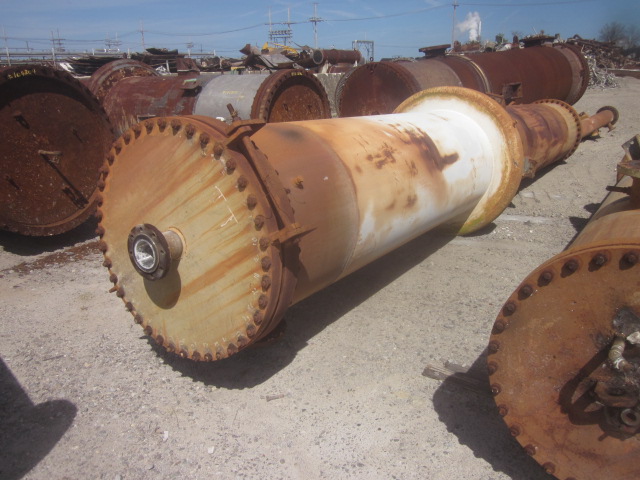

104392 EXCHANGERS
  • ITEM NO :  104392
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  4412
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  304SS
  • PSI (S) :  100
  • PSI (T) :  100
  • TEMP. DEG. F (S) :  550
  • TEMP. DEG. F (T) :  550
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  20'0"
  • TUBE HOLES :  1124
  • TUBE PITCH :  15/16" TRI
  • TUBE WALL :  16 BWG
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  V
  • CODE :  NB
  • TEMA TYPE :  NEN
  • SHELL NOZZLES :  (2)10"
  • TUBE NOZZLES :  10", 14"
  • NO. OF BAFFLES :  9
  • BAFFLE SPACING :  23"
  • SHELL DIAMETER FT'IN" :  3'0"
  • O.A.L FT'IN" :  25'6"
Technical Drawings/Spec Sheets
View Documents (no title)
View Documents (no title)
View Documents (no title)
ADDITIONAL DESCRIPTION
MAIN FLASH DRUM CONDENSER; MFG. BY J. OATS & SONS IN 1988; WITH EXPANSION JOINT;
