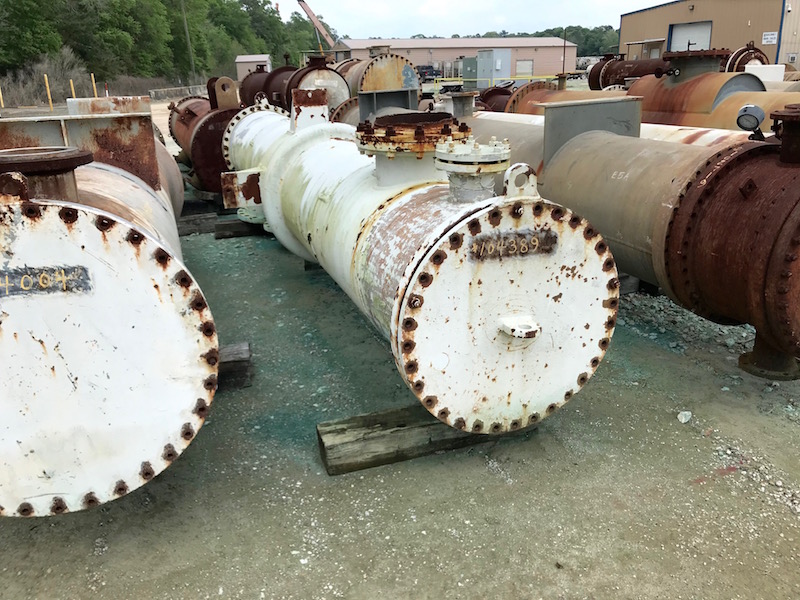

104389 EXCHANGERS
  • ITEM NO :  104389
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  1890
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  304SS
  • PSI (S) :  100
  • PSI (T) :  50
  • TEMP. DEG. F (S) :  650
  • TEMP. DEG. F (T) :  300
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  12'0"
  • TUBE HOLES :  799
  • TUBE WALL :  16 BWG
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  V
  • CODE :  NB
  • TEMA TYPE :  CEN
  • SHELL NOZZLES :  (2)6", 24"
  • TUBE NOZZLES :  6", (2)14"
  • SHELL DIAMETER FT'IN" :  2'6"
  • O.A.L FT'IN" :  17'2"
Technical Drawings/Spec Sheets
View Documents (no title)
ADDITIONAL DESCRIPTION
SLURRY TANK FLASH CONDENSER; MFG. BY J. OATS & SONS; WITH EXPANSION JOINT;
