101089 EXCHANGERS
  • ITEM NO :  101089
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  3479
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  600
  • PSI (T) :  400
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  300
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  20'0"
  • TUBE HOLES :  886
  • TUBE PITCH :  .9375" TRI
  • TUBE WALL :  .065"
  • PASSES (S) :  1
  • PASSES (T) :  4
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BEM
  • SHELL NOZZLES :  (2)6"
  • TUBE NOZZLES :  4", 10"
  • NO. OF BAFFLES :  33
  • SHELL DIAMETER FT'IN" :  2'8"
  • O.A.L FT'IN" :  24'6"
Technical Drawings/Spec Sheets
View Documents (no title)
View Documents (no title)
View Documents (no title)
ADDITIONAL DESCRIPTION

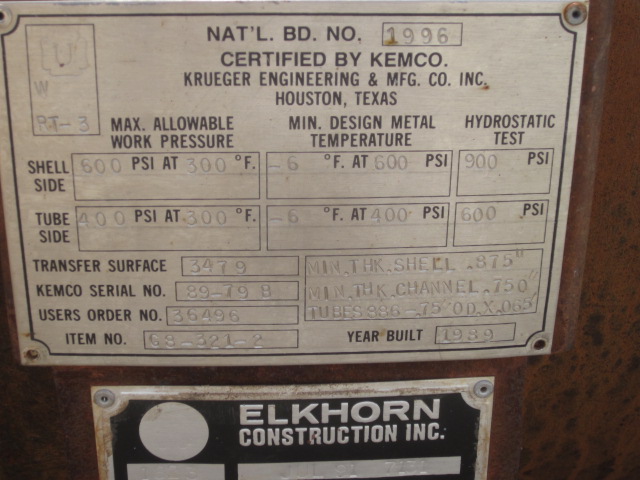

PREVIOUS SERVICE-LUBE OIL COOLER; MFG. BY KRUEGER ENGINEERING IN 1989;
