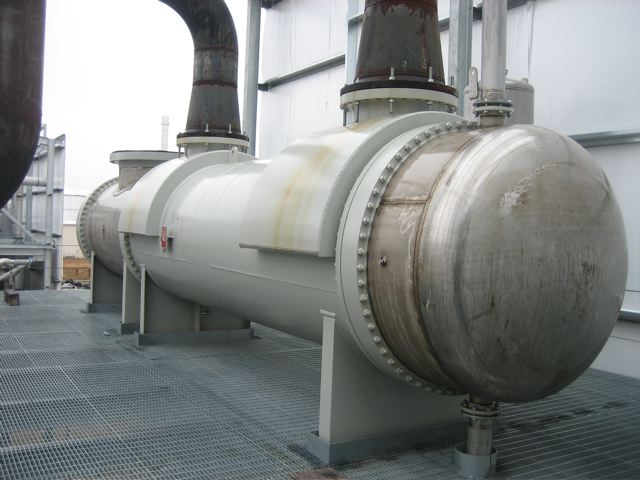

98899 EXCHANGERS
  • ITEM NO :  98899
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  10259
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  304SS
  • PSI (S) :  150FV
  • PSI (T) :  150FV
  • TEMP. DEG. F (S) :  200
  • TEMP. DEG. F (T) :  300
  • TUBE DIAMETER IN" :  1.25
  • TUBE LENGTH FT'IN" :  18'0"
  • TUBE HOLES :  1785
  • TUBE PITCH :  1.562" TRI
  • TUBE WALL :  18 BWG
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEM
  • SHELL NOZZLES :  (2)30"
  • TUBE NOZZLES :  (2)6", 4", 3", 54"
  • NO. OF BAFFLES :  13
  • BAFFLE SPACING :  13"
  • SHELL DIAMETER FT'IN" :  6'0"
  • O.A.L FT'IN" :  33'3"
Technical Drawings/Spec Sheets
View Documents (no title)
View Documents (no title)
ADDITIONAL DESCRIPTION
UNUSED; MFG. BY HEAT TRANSFER SYSTEMS IN 2007;
