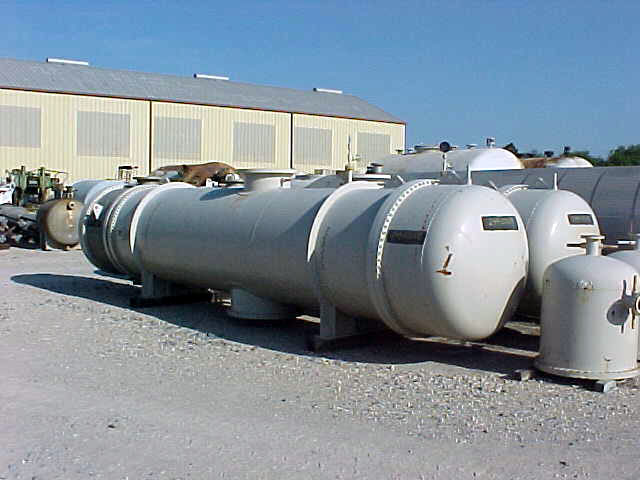

61810 EXCHANGERS
  • ITEM NO :  61810
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  9425
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  304
  • MATERIAL (H) :  304L
  • PSI (S) :  86FV
  • PSI (T) :  153
  • TEMP. DEG. F (S) :  200
  • TEMP. DEG. F (T) :  150
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  20'0"
  • TUBE HOLES :  2451
  • TUBE PITCH :  15/16" TRI
  • TUBE WALL :  .065"
  • PASSES (S) :  SF
  • PASSES (T) :  4
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AXS
  • SHELL NOZZLES :  2-4,24,36"
  • TUBE NOZZLES :  2-14''
  • NO. OF BAFFLES :  8
  • BAFFLE SPACING :  29
  • SHELL DIAMETER FT'IN" :  4'8"
  • O.A.L FT'IN" :  26'0"
Technical Drawings/Spec Sheets
View Documents (no title)
View Documents
ADDITIONAL DESCRIPTION
VAPOR CONDENSER; HARRIS THERMAL MFG 1987; .065"BWG TUBES; REMOVABLE BUNDLE;
