114723 EXCHANGERS
  • ITEM NO :  114723
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  47
  • MATERIAL (S) :  316LSS
  • MATERIAL (T) :  DUPLEX 2205
  • MATERIAL (H) :  CS
  • PSI (S) :  454FV
  • PSI (T) :  308
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  150
  • TUBE LENGTH FT'IN" :  7'0"
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL DIAMETER FT'IN" :  8"
Technical Drawings/Spec Sheets
View Documents General Data
View Documents Drawings
View Documents Drawings
ADDITIONAL DESCRIPTION

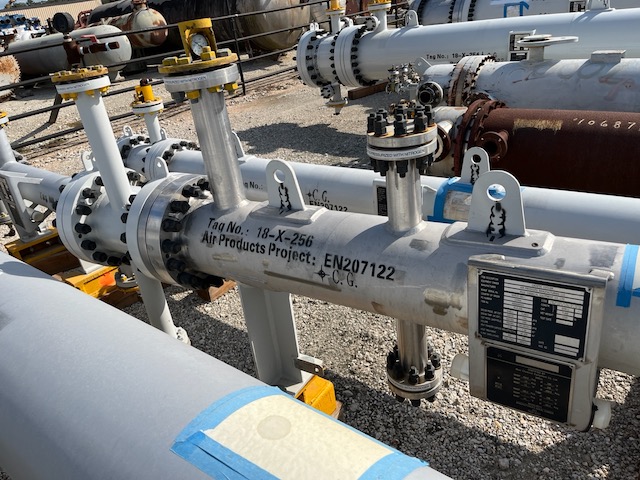

Unused 47 sq. ft. heat exchanger. Mfg. by Wuxi Chemical Equipment in 2023. 0.099 Design duty (MMBTU/Hr). Shell Design Rating: 220/FV psig @ 300 deg. F. Tube Design Rating: 170 psig @ 150 deg. F. Shell mawp 454.6/FV psig @ 300 deg. F. Tube mawp 308.2 psig @ 150 deg. F. 7.981" X 84". Caustic Cooler. Under Nitrogen Purged.
