114771 EXCHANGERS
  • ITEM NO :  114771
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  650
  • MATERIAL (S) :  304SS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  304SS
  • PSI (S) :  174FV
  • PSI (T) :  174FV
  • TEMP. DEG. F (S) :  428
  • TEMP. DEG. F (T) :  428
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  10'0"
  • TUBE HOLES :  336
  • TUBE WALL :  .065"
  • V/H :  V
  • CODE :  NB
  • TEMA TYPE :  BEM
  • SHELL DIAMETER FT'IN" :  1'8"
  • O.A.L FT'IN" :  14'6"
Technical Drawings/Spec Sheets
View Documents (no title)
View Documents (no title)
View Documents (no title)
View Documents (no title)
View Documents (no title)
ADDITIONAL DESCRIPTION

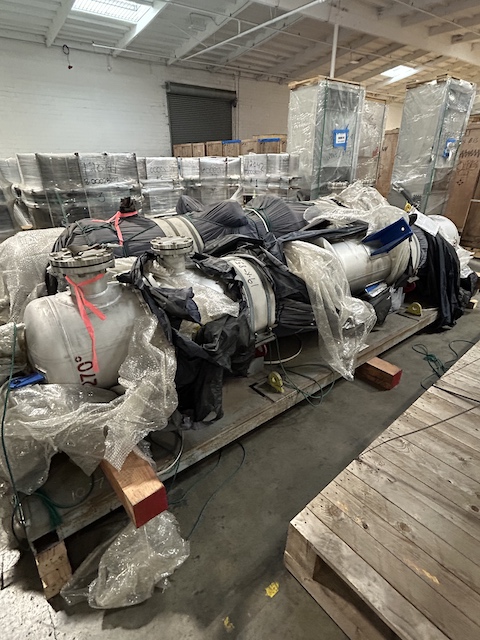

Unused 650 sq. ft. vertical heat exchanger. Mfg. by Wuxi Zhicherq Biochemical Eng. in 2021. 1.8 Design duty (MMBTU/Hr). Shell Design Rating: 147/FV psig @ 428 deg. F. Tube Design Rating: 174/FV psig @ 428 deg. F.; 20" x 10'0". Oil/Steam heat exchanger. With Expansion Joint. Under Nitrogen Purge.
