114258 EXCHANGERS
  • ITEM NO :  114258
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  62
  • MATERIAL (S) :  316SS
  • MATERIAL (T) :  316SS
  • MATERIAL (H) :  316SS
  • PSI (S) :  90
  • PSI (T) :  90
  • TEMP. DEG. F (S) :  390
  • TEMP. DEG. F (T) :  390
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  8'0"
  • TUBE HOLES :  40
  • TUBE PITCH :  15/16" TRI
  • TUBE WALL :  18 GA.
  • PASSES (S) :  1
  • PASSES (T) :  2
  • V/H :  H
  • CODE :  NB
  • SHELL NOZZLES :  (3)2"
  • TUBE NOZZLES :  (2)1.5"
  • SHELL DIAMETER FT'IN" :  8"
Technical Drawings/Spec Sheets
View Documents Drawings/Difficult to Read
ADDITIONAL DESCRIPTION

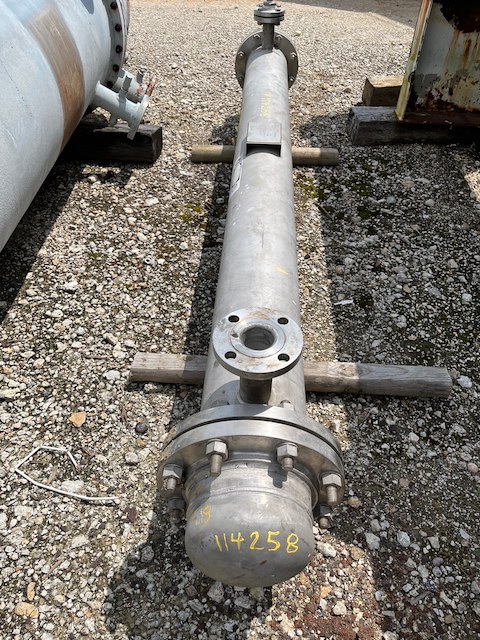

Used 62 sq. ft. horizontal 316 stainless steel shell & tube heat exchanger. Mfg. by Perry Products in 1987. Model #FTSSMX-62, 8.625" diameter x 8'0" long F/F, (40)-3/4" od x 18 gauge tubes. Shell rated 90 psi @ 390 deg. F., Tubes rated 90 psi @ 390 deg. F.
