114500 VESSELS/REACTORS
  • ITEM NO :  114500
  • QTY :  1
  • ALLOY :  S
  • GALLONS :  5100
  • DIA/WIDTH (FT'IN") :  8'0"
  • LENGTH (FT'IN") :  12'3"
  • SHELL PSI :  33
  • FULL VAC. Y/N :  N
  • SHELL TEMP DEG. F :  335
  • V/H :  V
  • SHELL MATERIAL :  304SS
  • CODE :  NB
  • WALL :  1/4"
  • JKT/COIL PSI :  125
  • JKT/COIL TEMP DEG. F :  360
  • JKT/COIL MATERIAL :  304SS
  • AGITATED Y/N :  Y
  • AGITATOR HP :  7.5
  • AGITATOR MATERIAL :  304SS
  • TOP HEAD :  DISHED
  • BOTTOM HEAD :  DISHED
Technical Drawings/Spec Sheets
View Documents Drawings
View Documents Agitator Drawing
View Documents NB
ADDITIONAL DESCRIPTION

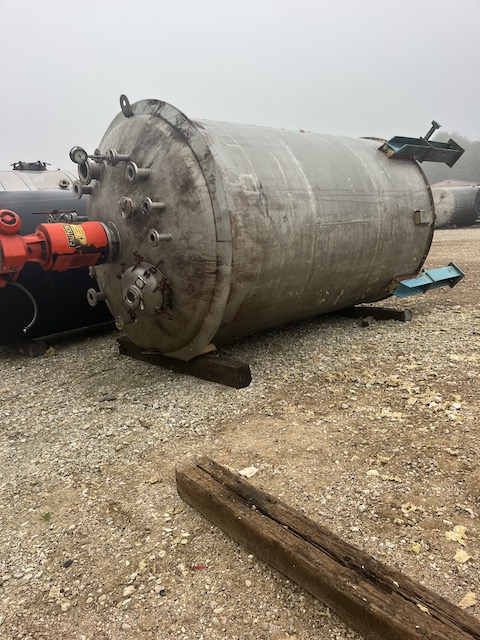

Used 5,100 gallon vertical ring reactor vessel. Mfg. by Alloy Fabricators in 2000. 8'0" diameter x 12'3" T/T. Shell: 304 stainless steel, 33 psi @ 335 deg. F. Jacket: 304 stainless steel, 125 psi @ 360 deg. F. Coil: 304 stainless steel, 125 psi @ 360 deg. F. 2" SCH. 10S half pipe bottom head & 2" SCH. 40S internal coils. 10" flanged top mounted Pro-Quip Model #7ZGU30B Agitator, 3" diameter shaft, (2) sets of 53" diameter upper 3-blades Hi Flow impellers, (1) set of lower 18" diameter Chevron impellers. 7.5 hp, 0 - 60 rpm, 304 stainless steel. 4 side wall baffles. Dished heads, on leg supports.
