115379 EXCHANGERS
  • ITEM NO :  115379
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  3503
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  270FV
  • PSI (T) :  878
  • TEMP. DEG. F (S) :  150
  • TEMP. DEG. F (T) :  150
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  10'0"
  • TUBE HOLES :  1640 TUBES
  • TUBE PITCH :  1" SQ
  • TUBE WALL :  .065
  • PASSES (S) :  1
  • PASSES (T) :  2
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BKU
  • SHELL NOZZLES :  6" & 12"
  • TUBE NOZZLES :  (2)16"
  • BAFFLE SPACING :  37"
Technical Drawings/Spec Sheets
View Documents Drawing
ADDITIONAL DESCRIPTION

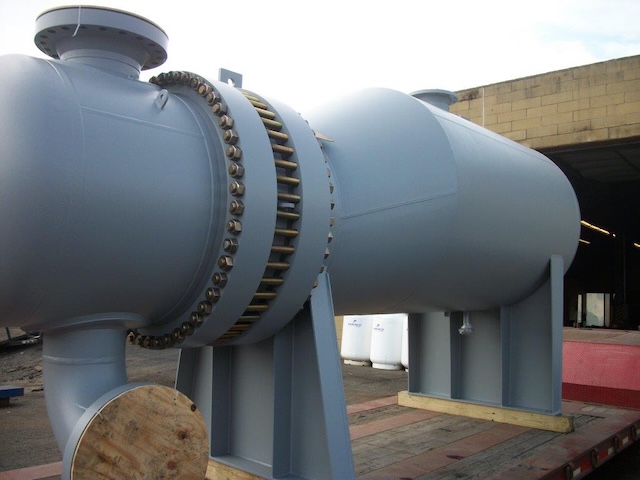

Unused 3503 sq. ft. carbon steel kettle reboiler, Mfg. by CMS Heat Transfer Division, Inc.in 2014. Double diameter 48"/68". 10'0" tube length. Shell Design 270 FV psig @ 150/-50 deg. F. Tube Design 878 psig @ 150/-20 deg. F. Model BKU48/68-120H6-2S. (1) pass shell and (2) pass tubes. (1640) 0.75" x 0.065 tubes.
