115302 EXCHANGERS
  • ITEM NO :  115302
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  490
  • MATERIAL (S) :  316LSS
  • MATERIAL (T) :  316LSS
  • MATERIAL (H) :  316LSS
  • PSI (S) :  150
  • PSI (T) :  150
  • TEMP. DEG. F (S) :  212
  • TEMP. DEG. F (T) :  212
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  12'0"
  • TUBE HOLES :  208
  • TUBE WALL :  16 GA
  • V/H :  V
  • CODE :  NB
  • NO. OF BAFFLES :  46
  • SHELL DIAMETER FT'IN" :  1'0"
  • O.A.L FT'IN" :  15'0"
Technical Drawings/Spec Sheets
View Documents Drawing
ADDITIONAL DESCRIPTION

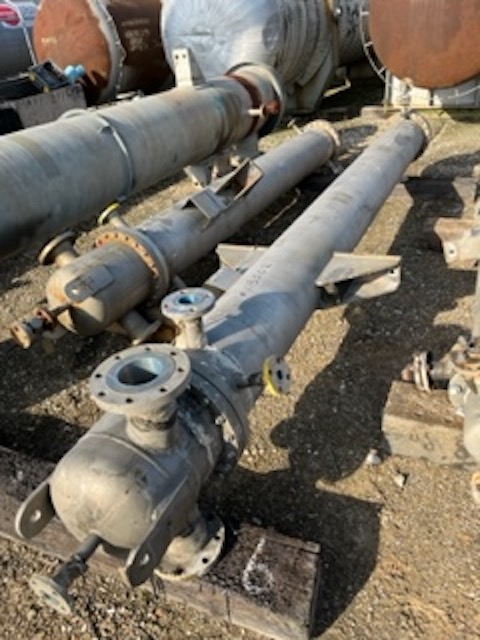

Used 490 sq. ft. 316L stainless steel vertical heat exchanger. Mfg. by Alabama Heat Exchanger in 2006. 12" diameter x 12' F/F. Shell and Tubes: 316L stainless steel, 150 psig @ 212°F. 208-3/4" od x 16 GA tubes. On (2) lug supports.
