115301 EXCHANGERS
  • ITEM NO :  115301
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  275
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  316LSS
  • MATERIAL (H) :  316LSS
  • PSI (S) :  150FV
  • PSI (T) :  150FV
  • TEMP. DEG. F (S) :  212
  • TEMP. DEG. F (T) :  212
  • TUBE DIAMETER IN" :  .50
  • TUBE LENGTH FT'IN" :  10'0"
  • TUBE HOLES :  208
  • TUBE PITCH :  .625"TRI
  • TUBE WALL :  16 BWG
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BEM
  • SHELL NOZZLES :  (2)4"
  • TUBE NOZZLES :  (2)4"
  • NO. OF BAFFLES :  30
  • BAFFLE SPACING :  3.5"
  • SHELL DIAMETER FT'IN" :  1'0"
  • O.A.L FT'IN" :  12'10"
Technical Drawings/Spec Sheets
View Documents Drawings
View Documents Decon Report
ADDITIONAL DESCRIPTION

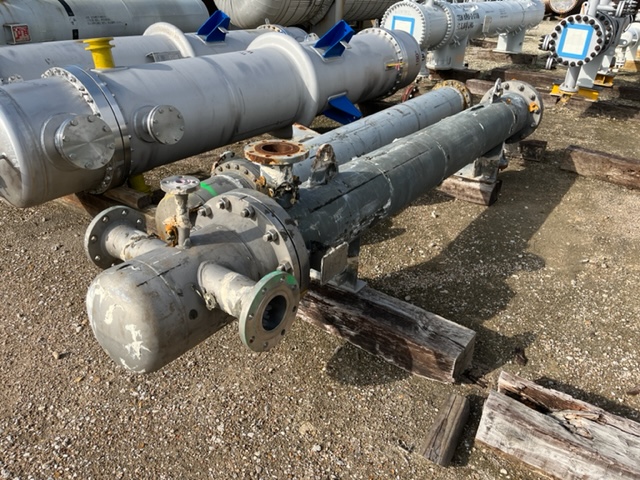

Used 275 sq. ft. 316L stainless steel horizontal heat exchanger. Mfg. by Ward Tank and Heat Exchanger in 2008. 12" diameter x 10' F/F. Carbon steel shell, 150FV psi @ 212°F. 316L stainless steel tubes, 150FV psi @ 212°F. 316L stainless steel heads. 208-1/2" od x 16 BWG tubes. 12'10" oal. On (2) saddle supports.
