115078 EXCHANGERS
  • ITEM NO :  115078
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  765
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  150FV
  • PSI (T) :  150FV
  • TEMP. DEG. F (S) :  400
  • TEMP. DEG. F (T) :  400
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  8'0"
  • TUBE HOLES :  487
  • TUBE PITCH :  .9375" TRI
  • TUBE WALL :  .083"
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  V
  • CODE :  NB
  • TEMA TYPE :  BEM
  • SHELL NOZZLES :  (2)6"
  • TUBE NOZZLES :  3", 4"
  • NO. OF BAFFLES :  12
  • BAFFLE SPACING :  5.75"
  • SHELL DIAMETER FT'IN" :  2'0"
  • O.A.L FT'IN" :  10'8"
Technical Drawings/Spec Sheets
View Documents Drawings
View Documents Design Specs
View Documents NB and Drawing
ADDITIONAL DESCRIPTION

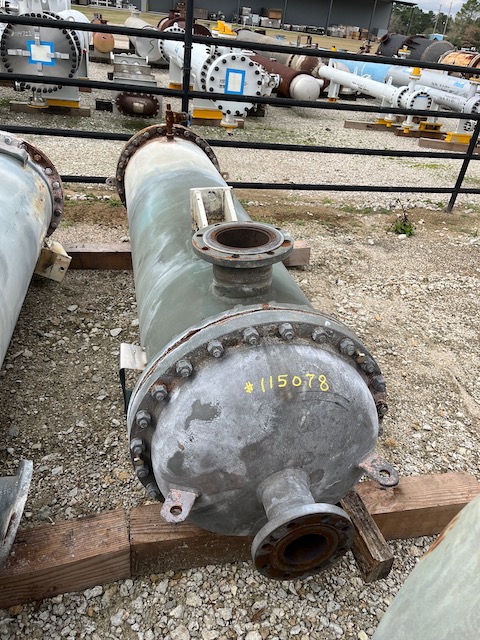

Used 765 sq. ft. Carbon Steel Heat Exchanger. Mfg. by Doyle & Roth in 2005. 24" diameter x 8'0" F/F. Carbon Steel Shell, 150FV @ 400 deg. F. Carbon Steel Tubes, 150FV @ 400 deg. F., (487)-3/4" o.d. x .083". Previous Service: RX2208 Jacket Water Heater.
