114769 EXCHANGERS
  • ITEM NO :  114769
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  1226
  • MATERIAL (S) :  304SS
  • MATERIAL (T) :  DUPLEX 2205
  • MATERIAL (H) :  DUPLEX 2205
  • PSI (S) :  174FV
  • PSI (T) :  174FV
  • TEMP. DEG. F (S) :  428
  • TEMP. DEG. F (T) :  428
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  11'6"
  • TUBE HOLES :  544
  • TUBE WALL :  .065"
  • PASSES (S) :  1
  • PASSES (T) :  5
  • V/H :  V
  • CODE :  NB
  • TEMA TYPE :  BEM
  • SHELL NOZZLES :  (2)4"
  • TUBE NOZZLES :  (2)6"
  • NO. OF BAFFLES :  6
  • BAFFLE SPACING :  19.685"
  • SHELL DIAMETER FT'IN" :  2'2"
  • O.A.L FT'IN" :  16'6"
Technical Drawings/Spec Sheets
View Documents Drawing
View Documents U-1
View Documents General Arrangement
ADDITIONAL DESCRIPTION

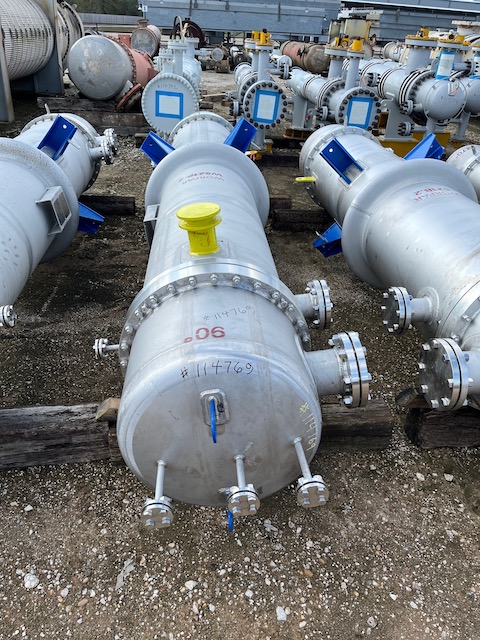

Unused 1226 sq. ft. stainless steel heat exchanger with expansion joint. Mfg. by Wuxi Zhicherg Biochemical Eng. in 2021. Shell: 174FV psi @ 428 deg. F. Tubes: 174FV psi @ 428 deg. F.; Oil/Steam Heat Exchanger.
