114725 EXCHANGERS
  • ITEM NO :  114725
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  795
  • MATERIAL (S) :  316LSS
  • MATERIAL (T) :  DUPLEX 2205
  • MATERIAL (H) :  CS
  • PSI (S) :  156FV
  • PSI (T) :  147FV
  • TEMP. DEG. F (S) :  340
  • TEMP. DEG. F (T) :  150
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  18'0"
  • TUBE HOLES :  220
  • TUBE PITCH :  1" Tri
  • TUBE WALL :  .06"
  • PASSES (S) :  1
  • PASSES (T) :  4
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL NOZZLES :  (2)12"
  • TUBE NOZZLES :  (2)4"
  • NO. OF BAFFLES :  9
  • BAFFLE SPACING :  1'11"
  • SHELL DIAMETER FT'IN" :  1'9"
  • O.A.L FT'IN" :  24'3"
Technical Drawings/Spec Sheets
View Documents Drawings
YouTube Videos
Unused Exchanger Link Unused Exchanger
ADDITIONAL DESCRIPTION

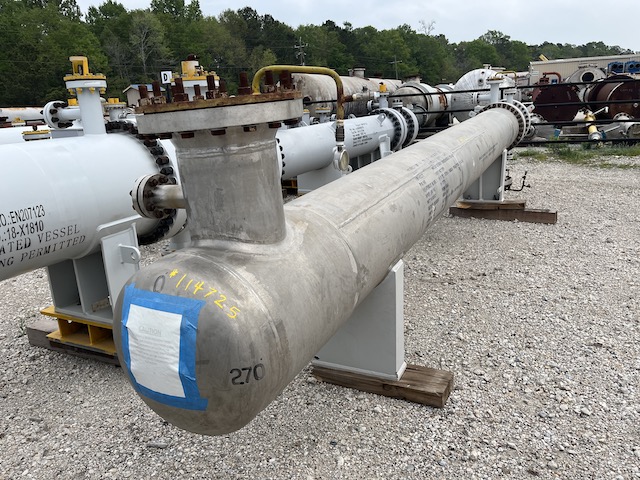

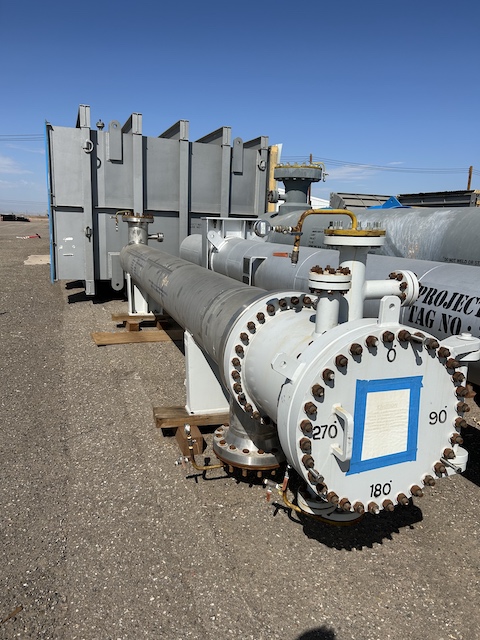

Unused 795 sq. ft. horizontal stainless steel heat exchanger. Mfg. by The Anup Engineering Limited in 2022. 1.65 Design duty (MMBTU/Hr). Shell Design Rating: 105/FV psig @ 340/300 deg. F. Tube Design Rating: 120/FV psig @ 150/300 deg. F. Shell mawp 156/FV psig @ 340 deg. F. Tube mawp 147/FV psig @ 150 deg. F. 21.25" X 216". Amine Regen Overhead Trim Cooler. Under Nitrogen Purged.
