114491 EXCHANGERS
  • ITEM NO :  114491
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  22
  • MATERIAL (S) :  304SS
  • MATERIAL (T) :  304SS
  • MATERIAL (H) :  304LSS
  • PSI (S) :  85
  • PSI (T) :  35
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  300
  • TUBE DIAMETER IN" :  5/8"
  • TUBE LENGTH FT'IN" :  5'0"
  • TUBE HOLES :  28
  • TUBE PITCH :  13/16" TRI
  • TUBE WALL :  18 GA.
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  H
  • CODE :  NB
  • SHELL NOZZLES :  (2)1"
  • TUBE NOZZLES :  1" & 2"
  • NO. OF BAFFLES :  6
  • BAFFLE SPACING :  8.315"
  • SHELL DIAMETER FT'IN" :  6"
  • O.A.L FT'IN" :  6'6"
Technical Drawings/Spec Sheets
View Documents Drawings
View Documents Drawings
ADDITIONAL DESCRIPTION

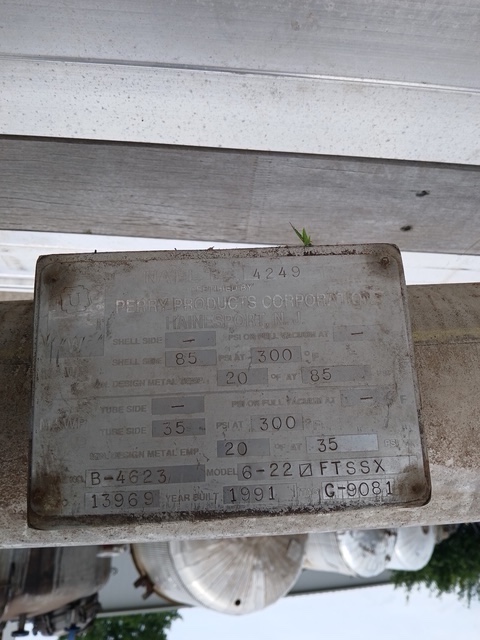

Used 22 sq. ft. 304 Stainless Steel Heat Exchanger. Mfg. by Perry Products in 1991. Model #6-22FTSSX. Shell: 304 Stainless Steel, 85 psi @ 300 deg. F. Tubes: 304 Stainless Steel 35 psi @ 300 deg. F. 6" diameter x 5' tube length. (28) 5/8" od x 18 GA tubes. Heads 304L Stainless Steel. 6'6" O.A.L.
