114383 VESSELS/REACTORS
  • ITEM NO :  114383
  • QTY :  1
  • ALLOY :  S
  • GALLONS :  2200
  • DIA/WIDTH (FT'IN") :  7'0"
  • LENGTH (FT'IN") :  6'0"
  • SHELL PSI :  15
  • FULL VAC. Y/N :  N
  • SHELL TEMP DEG. F :  120
  • V/H :  V
  • SHELL MATERIAL :  316LSS
  • WALL :  5/16"
  • JKT/COIL PSI :  85
  • JKT/COIL TEMP DEG. F :  120
  • JKT/COIL MATERIAL :  316LSS
  • AGITATED Y/N :  Y
  • AGITATOR HP :  10
  • AGITATOR MATERIAL :  316SS
  • TOP HEAD :  DISHED
  • BOTTOM HEAD :  DISHED
Technical Drawings/Spec Sheets
View Documents Drawings
View Documents Agitator Drawing
ADDITIONAL DESCRIPTION

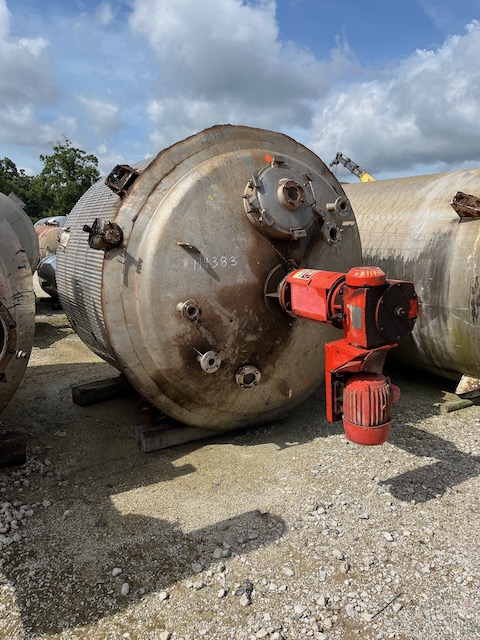

Used 2,200 gallon vertical condensation vessel. Mfg. by Alloy Fabricators in 1991. 7'0" diameter x 6'0" T/T. Shell: 316L stainless steel, 15 psi @ 120 deg. F. Jacket: 304 stainless steel, 85 psi @ 120 deg. F., Type Jacket: 2" SCH. 10S half pipe on shell OD and bottom head. 8" flanged top mounted Pro Quip agitator, Model #10ZGS15B, 10 hp, 0 - 80 rpm, axial type, 316L Stainless Steel wetted parts, 3" diameter shaft extending 98" below mounting surface, dual hub with 2 blades each, 35 1/2" diameter. 4 side wall baffles. Dished heads, on lug supports.
