114306 VESSELS/REACTORS
  • ITEM NO :  114306
  • QTY :  1
  • ALLOY :  G
  • GALLONS :  1000
  • DIA/WIDTH (FT'IN") :  5'0"
  • LENGTH (FT'IN") :  6'0"
  • SHELL PSI :  100
  • FULL VAC. Y/N :  Y
  • SHELL TEMP DEG. F :  650
  • V/H :  V
  • SHELL MATERIAL :  5015 GLASS LINED
  • CODE :  NB
  • WALL :  11/16"
  • JKT/COIL PSI :  90
  • JKT/COIL TEMP DEG. F :  450
  • JKT/COIL MATERIAL :  CS
  • AGITATED Y/N :  Y
  • AGITATOR HP :  10
  • AGITATOR MATERIAL :  GLASS LINED
  • TOP HEAD :  DISHED
  • BOTTOM HEAD :  DISHED
Technical Drawings/Spec Sheets
View Documents NB and Drawing
ADDITIONAL DESCRIPTION

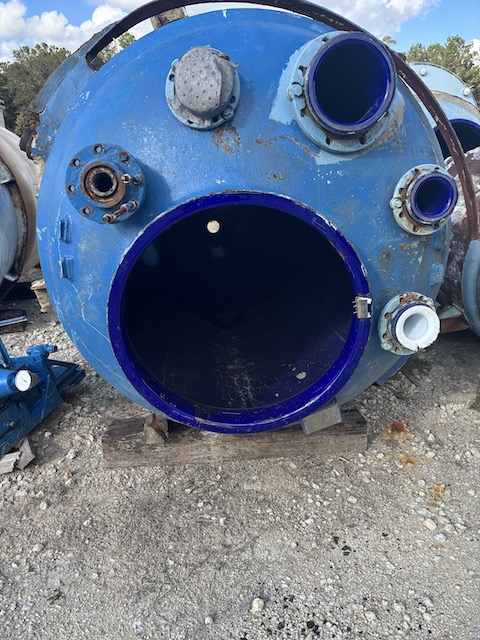

Used 1000 gallon glass lined vertical jacketed and agitated reactor. Mfg. by Pfaudler in 198Model # RA60-1000-90, 60" x 72" JCWVA. 100 FV psi @ 650 deg. F. shell. 90 psi @ 450 deg. F. jacket. Carbon steel conventional type jacket on shell od and bottom head. Openings: top head (1)30" opening with 30" cover, (2) 2", (1) 14" x 18" manhole, (1) 3", (1) 4", Bottom head (1) 4". Pfaudler agitator drive. Dished heads.
