114245 EXCHANGERS
  • ITEM NO :  114245
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  92
  • MATERIAL (S) :  316SS
  • MATERIAL (T) :  316SS
  • MATERIAL (H) :  316SS
  • PSI (S) :  90
  • PSI (T) :  90
  • TEMP. DEG. F (S) :  390
  • TEMP. DEG. F (T) :  390
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  8'0"
  • TUBE HOLES :  56
  • TUBE PITCH :  .9375" TRI
  • TUBE WALL :  18 GA
  • PASSES (S) :  1
  • PASSES (T) :  2
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BEM
  • SHELL NOZZLES :  (2)3/4"
  • TUBE NOZZLES :  (2)2"
  • NO. OF BAFFLES :  16
  • BAFFLE SPACING :  5"
  • SHELL DIAMETER FT'IN" :  10"
  • O.A.L FT'IN" :  9'9"
Technical Drawings/Spec Sheets
View Documents NB Paper and Drawing
ADDITIONAL DESCRIPTION

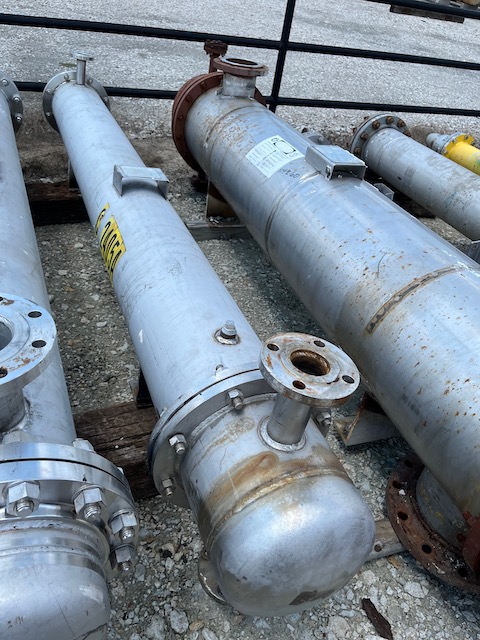

Used Condenser for K-2405 / R-2406; 92 sq. ft. Shell & Tube horizontal Exchanger. Mfg. by Kam Thermal. 316 Stainless Steel shell, tubes and heads. 90 psi @ 390 deg. F rated shell and tubes.
