112858 EXCHANGERS
  • ITEM NO :  112858
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  5200
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  316LSS
  • MATERIAL (H) :  316LSS
  • PSI (S) :  150
  • PSI (T) :  355
  • TEMP. DEG. F (S) :  145
  • TEMP. DEG. F (T) :  210
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  20'0"
  • TUBE HOLES :  1342
  • TUBE PITCH :  15/16" TRI
  • TUBE WALL :  16 BWG
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  NEN
  • SHELL NOZZLES :  (2)10"
  • TUBE NOZZLES :  (2)20"
  • NO. OF BAFFLES :  14
  • BAFFLE SPACING :  14.8125"
  • SHELL DIAMETER FT'IN" :  3'0"
  • O.A.L FT'IN" :  28'4"
Technical Drawings/Spec Sheets
View Documents DRAWINGS
View Documents NB PAPERS
ADDITIONAL DESCRIPTION

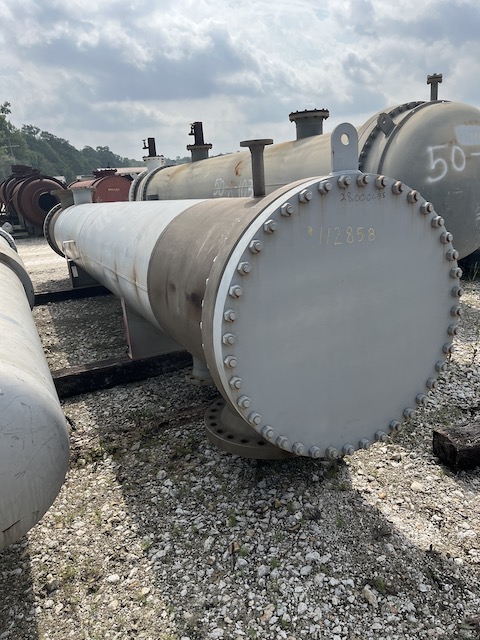

Used Heat Exchanger. Mfg. by Southern Heat Exchanger in 2012. Previous Service: Extraction Air Trim Cooler.
