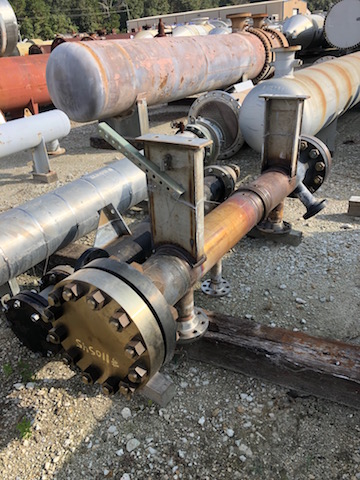

110545 EXCHANGERS
  • ITEM NO :  110545
  • QTY :  1
  • ALLOY :  A
  • SQ.FT. :  31
  • MATERIAL (S) :  316LSS
  • MATERIAL (T) :  INCOLOY 800 H
  • MATERIAL (H) :  INCOLOY 800 H
  • PSI (S) :  80
  • PSI (T) :  80
  • TEMP. DEG. F (S) :  1000
  • TEMP. DEG. F (T) :  1500
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  4'8"
  • TUBE HOLES :  34
  • TUBE WALL :  .049"
  • V/H :  H
  • CODE :  NB
  • SHELL NOZZLES :  (2)4"
  • TUBE NOZZLES :  (2)3"
  • SHELL DIAMETER FT'IN" :  8"
  • O.A.L FT'IN" :  8'2"
Technical Drawings/Spec Sheets
View Documents NB PAPERS
View Documents DRAWINGS
ADDITIONAL DESCRIPTION
MFG. BY JV INDUSTRIAL CO. LTD. IN 2009; ON SADDLE SUPPORTS;
