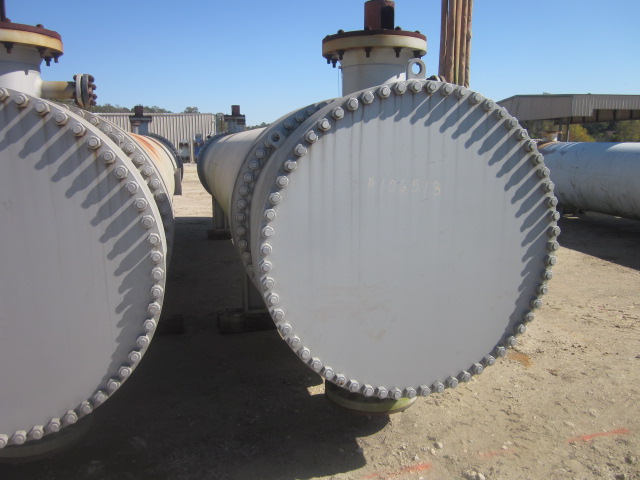

106518 EXCHANGERS
  • ITEM NO :  106518
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  7110
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  600FV
  • PSI (T) :  500FV
  • TEMP. DEG. F (S) :  400
  • TEMP. DEG. F (T) :  400
  • TUBE DIAMETER IN" :  1
  • TUBE LENGTH FT'IN" :  28'0"
  • TUBE HOLES :  989
  • TUBE PITCH :  1.25" SQ.
  • TUBE WALL :  12 GA
  • PASSES (S) :  1
  • PASSES (T) :  2
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AET
  • SHELL NOZZLES :  (2)10"
  • TUBE NOZZLES :  (2)14"
  • SHELL DIAMETER FT'IN" :  4'4"
  • O.A.L FT'IN" :  34'1"
Technical Drawings/Spec Sheets
View Documents DRAWINGS & SPEC SHEETS
View Documents NB PAPERS
ADDITIONAL DESCRIPTION
UNUSED; MFG. BY HUGHES ANDERSON IN 2008;
