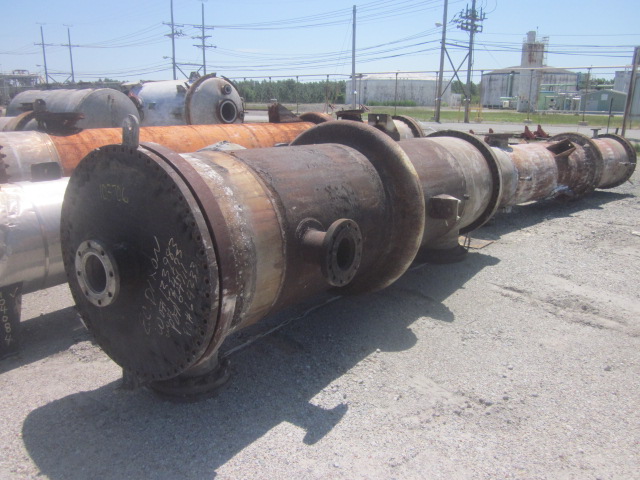

103706 EXCHANGERS
  • ITEM NO :  103706
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  1130
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  316SS
  • MATERIAL (H) :  316SS
  • PSI (S) :  200
  • PSI (T) :  FV
  • TEMP. DEG. F (S) :  600
  • TEMP. DEG. F (T) :  500
  • TUBE DIAMETER IN" :  1.25
  • TUBE LENGTH FT'IN" :  8'0"
  • TUBE HOLES :  434
  • TUBE PITCH :  1.5" TRI
  • TUBE WALL :  14 BWG
  • PASSES (S) :  1
  • PASSES (T) :  1
  • V/H :  V
  • CODE :  NB
  • SHELL NOZZLES :  (2)6"
  • TUBE NOZZLES :  10", 20"
  • NO. OF BAFFLES :  6
  • BAFFLE SPACING :  13.5"
  • SHELL DIAMETER FT'IN" :  3'0"
  • O.A.L FT'IN" :  12'4"
Technical Drawings/Spec Sheets
View Documents (no title)
ADDITIONAL DESCRIPTION
S.O.M. STRIPPER REBOILER; MFB. BY CAMDEN ALLOY; WITH EXPANSION JOINT;
