115375 EXCHANGERS
  • ITEM NO :  115375
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  3503
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  270FV
  • PSI (T) :  878
  • TEMP. DEG. F (S) :  150
  • TEMP. DEG. F (T) :  150
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  10'0"
  • TUBE HOLES :  1640 TUBES
  • TUBE PITCH :  1" SQ
  • TUBE WALL :  .065
  • PASSES (S) :  1
  • PASSES (T) :  2
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BKU
  • SHELL NOZZLES :  6" & 12"
  • TUBE NOZZLES :  (2)16"
  • BAFFLE SPACING :  37"
Technical Drawings/Spec Sheets
View Documents Drawing
YouTube Videos
Unused Exchanger Video Link Unused Exchanger Video Link
(4) Unused Exchangers Video Link (4) Unused Exchangers Video Link
ADDITIONAL DESCRIPTION

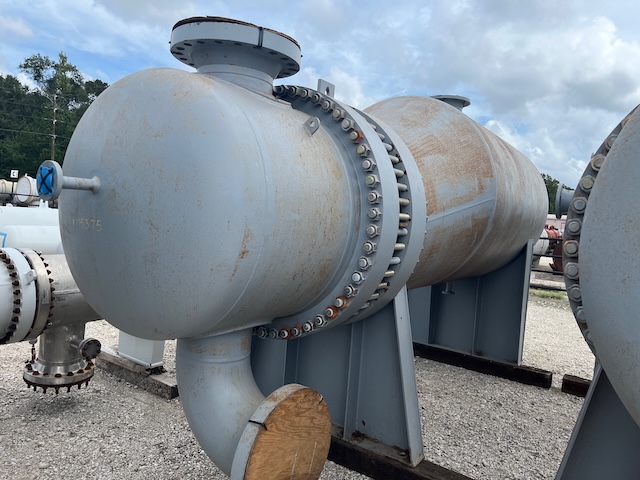

Unused 3503 sq. ft. carbon steel kettle reboiler, Mfg. by CMS Heat Transfer Division, Inc.in 2015. Double diameter 48"/68". 10'0" tube length. Shell Design 270 FV psig @ 150/-50 deg. F. Tube Design 878 psig @ 150/-20 deg. F. Model BKU48/68-120H6-2S. (1) pass shell and (2) pass tubes. (1640) 0.75" x 0.065 tubes.
