114688 AIR FIN COOLERS
  • ITEM NO :  114688
  • QTY :  1
  • ALLOY :  C
  • EXTENDED SQ.FT. :  32655
  • BARE SQ.FT. :  1555
  • PSI :  550
  • FULL VACUUM Y/N :  Y
  • TEMP. DEG. F :  555
  • TUBE MATERIAL :  CS
  • TOTAL TUBES :  198
  • TUBE LENGTH (FT'IN") :  24'0"
  • TUBE DIA(IN") :  1.25
  • HEADER MATERIAL :  CS
  • # OF SECTIONS :  1
  • SIMILAR SECTIONS :  0
  • ROWS PER SECTION :  4
  • FAN HP :  20
  • # OF FANS :  2
  • O.A.L. (FT'IN") :  29'10"
  • O.A.W. (FT'IN") :  13'2"
  • PREVIOUS SERVICE :  ISOMERIZATION EFFLUENT AIR COOLER
Technical Drawings/Spec Sheets
View Documents (no title)
View Documents Spec Sheet
View Documents Curves
View Documents Calculations
YouTube Videos
Unused Air Fin Cooler Link Unused Air Fin Cooler
ADDITIONAL DESCRIPTION

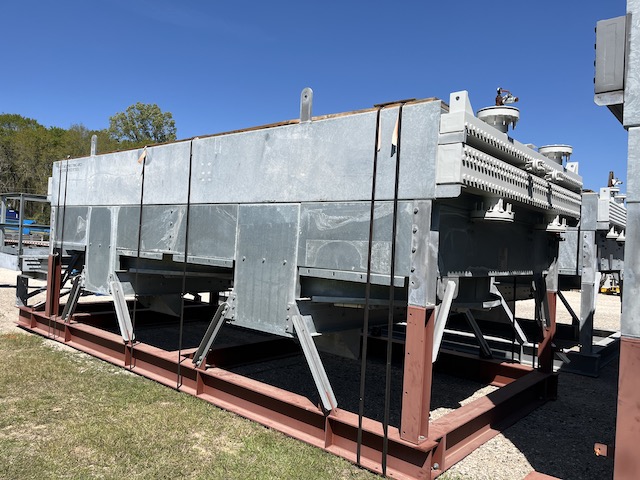

Unused Air Fin Cooler; Isomerization Effluent Air Cooler. Mfg. by Fabsco in 2024. 1555 bare sq. ft. 32,655 extended sq. ft. 24'0" tube length. 21.8 Design duty (MMBTU/hr). 550FV design pressure barg. @ 555 deg. F. design pressure. (2) 20 hp fans. 198-1.25"od x .12"mw. With steam coil rated 232FV @ 430 deg. F. (2)6" inlets and (2)6" outlets. Under Nitrogen Purge.
