114705 EXCHANGERS
  • ITEM NO :  114705
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  234
  • MATERIAL (S) :  316LSS
  • MATERIAL (T) :  DUPLEX 2205
  • MATERIAL (H) :  CS
  • PSI (S) :  186FV
  • PSI (T) :  532FV
  • TEMP. DEG. F (S) :  430
  • TEMP. DEG. F (T) :  430
  • TUBE DIAMETER IN" :  .75
  • TUBE LENGTH FT'IN" :  9'0"
  • TUBE HOLES :  130
  • TUBE WALL :  .061"
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BEU
  • SHELL NOZZLES :  (2)8"
  • TUBE NOZZLES :  4", 3"
  • SHELL DIAMETER FT'IN" :  1'3"
Technical Drawings/Spec Sheets
View Documents General Data
View Documents Drawings
View Documents U-1
ADDITIONAL DESCRIPTION

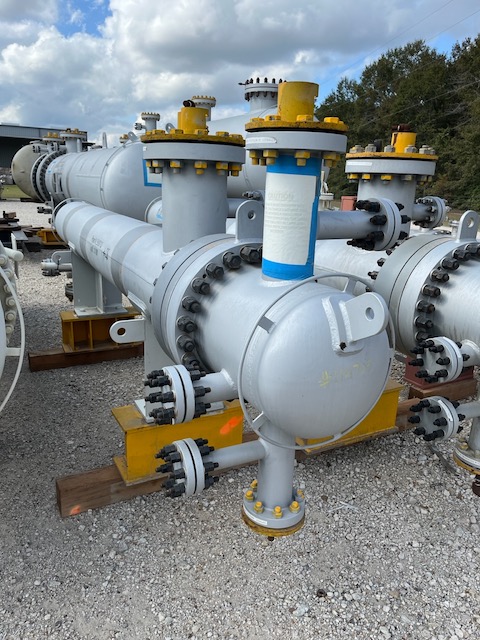

Unused 234 sq. ft. horizontal heat exchanger. Mfg. by Wuxi Chemical Equipment 2023. 3.6 Design duty (MMBTU/Hr). Shell Design Rating: 180/FV psig @ 430/300 deg. F. Tube Design Rating: 232/FV psig @ 430/400 deg. F. Shell mawp 186.7/FV psig. Tube mawp 532/FV psig. 15.5" 108"; T-100002 Recirculating exchanger. Under Nitrogen Purged.
