114721 EXCHANGERS
  • ITEM NO :  114721
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  767
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  DUPLEX 2205
  • MATERIAL (H) :  CS
  • PSI (S) :  557FV
  • PSI (T) :  147
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  150
  • TUBE LENGTH FT'IN" :  13'6"
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL DIAMETER FT'IN" :  1'9"
Technical Drawings/Spec Sheets
View Documents General Data
View Documents Drawings
View Documents Drawings
ADDITIONAL DESCRIPTION

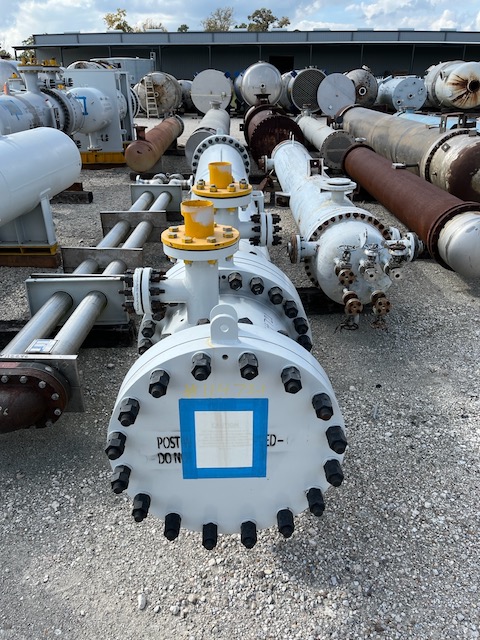

Unused 767 sq. ft. heat exchanger. Mfg. by Wuxi chemical Equipment in 2023. 1.928 Design duty (MMBTU/Hr). Shell Design Rating: 150/FV psig @ 300/300 deg. F. Tube Design Rating: 120 psig @ 150 deg. F. Shell mawp 557/FV psig @ 300 deg. F. Tube mawp 147 psig @ 150 deg. F. 21.125" X 162". Inlet Cooler. Under Nitrogen Purged.
