114724 EXCHANGERS
  • ITEM NO :  114724
  • QTY :  1
  • ALLOY :  C
  • SQ.FT. :  87
  • MATERIAL (S) :  CS
  • MATERIAL (T) :  CS
  • MATERIAL (H) :  CS
  • PSI (S) :  626FV
  • PSI (T) :  250
  • TEMP. DEG. F (S) :  300
  • TEMP. DEG. F (T) :  150
  • TUBE LENGTH FT'IN" :  12'0"
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL DIAMETER FT'IN" :  10"
Technical Drawings/Spec Sheets
View Documents General Data
View Documents Drawings
View Documents Drawings
ADDITIONAL DESCRIPTION

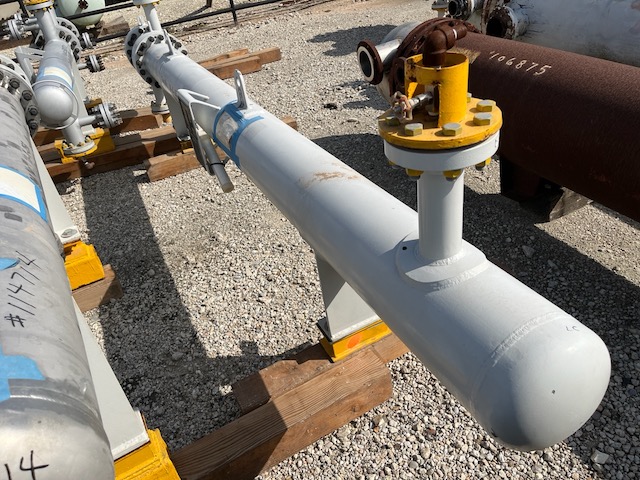

Unused 87 sq. ft. heat exchanger. Mfg. by Wuxi Chemical Equipment in 2023. 0.19 Design duty (MMBTU/Hr). Shell Design Rating: 160/FV psig @ 300 deg. F. Tube Design Rating: 125 psig @ 150 deg. F. Shell mawp 626.7/FV psig @ 300 deg. F. Tube mawp 250.1 psig @ 150 deg. F. 10.136" X 144". Aqua-Ammonia Cooler. Under Nitrogen Purged.
