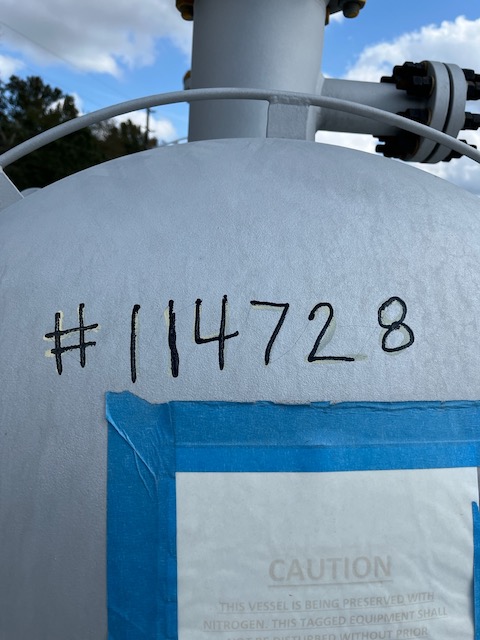

114728 EXCHANGERS
  • ITEM NO :  114728
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  2521
  • MATERIAL (S) :  316LSS CLAD
  • MATERIAL (T) :  DUPLEX 2205
  • MATERIAL (H) :  CS
  • PSI (S) :  222FV
  • PSI (T) :  306FV
  • TEMP. DEG. F (S) :  320
  • TEMP. DEG. F (T) :  430
  • TUBE LENGTH FT'IN" :  20'2"
  • PASSES (S) :  1
  • PASSES (T) :  2
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BKU
  • SHELL NOZZLES :  (2)6", (2)10", 12"
  • TUBE NOZZLES :  3", 2"
  • SHELL DIAMETER FT'IN" :  4'5"
  • O.A.L FT'IN" :  30'1"
Technical Drawings/Spec Sheets
View Documents Drawings
View Documents Drawings
View Documents General Data
ADDITIONAL DESCRIPTION
Unused 2521 sq. ft. horizontal heat exchanger. 26.4 Design duty (MMBTU/Hr). Mfg. by Wuxi Chemical Equipment (China) in 2023. Shell Design Rating: 180/FV psig @ 320/300 deg. F. Tube Design Rating: 232/FV psig @ 430/300 deg. F. Shell mawp 222.1/FV psig. Tube mawp 306.5/FV psig. 35"/53"" X 242". LP AGR1 Amine Regen Reboiler. UnderNitrogen Purged.
