114730 EXCHANGERS
  • ITEM NO :  114730
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  1795
  • MATERIAL (S) :  316LSS CLAD
  • MATERIAL (T) :  316LSS
  • MATERIAL (H) :  316LSS CLAD
  • PSI (S) :  221FV
  • PSI (T) :  227FV
  • TEMP. DEG. F (S) :  320
  • TEMP. DEG. F (T) :  300
  • TUBE LENGTH FT'IN" :  15'10"
  • PASSES (S) :  1
  • PASSES (T) :  4
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  AEU
  • SHELL NOZZLES :  (2)6"
  • TUBE NOZZLES :  (2)6"
  • SHELL DIAMETER FT'IN" :  2'7"
  • O.A.L FT'IN" :  21'8"
ADDITIONAL DESCRIPTION

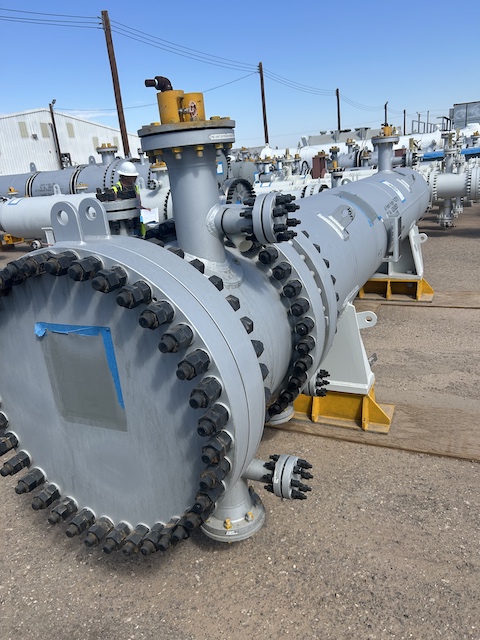

Unused 1795 sq. ft. horizontal heat exchanger. 14.66 Design duty (MMBTU/Hr). Mfg. by Wuxi Chemical Equipment (China) in 2023. . Shell Design Rating: 135/FV psig @ 320 deg. F. Tube Design Rating: 170/FV psig @ 300 deg. F. Shell mawp 221/FV psig @ 320 deg. F. Tube mawp 227/FV psig @ 300 deg. F. 31" X 190". AGR1 Lean/Rich Amine Exchanger. Under Nitrogen Purged.
