114732 EXCHANGERS
  • ITEM NO :  114732
  • QTY :  1
  • ALLOY :  S
  • SQ.FT. :  493
  • MATERIAL (S) :  316LSS CLAD
  • MATERIAL (T) :  DUPLEX 2205
  • MATERIAL (H) :  CS
  • PSI (S) :  222FV
  • PSI (T) :  361FV
  • TEMP. DEG. F (S) :  320
  • TEMP. DEG. F (T) :  430
  • TUBE LENGTH FT'IN" :  15'0"
  • PASSES (S) :  1
  • PASSES (T) :  2
  • V/H :  H
  • CODE :  NB
  • TEMA TYPE :  BKU
  • SHELL NOZZLES :  (2)4", (2)6"
  • TUBE NOZZLES :  3", 4"
  • SHELL DIAMETER FT'IN" :  1'11"
  • O.A.L FT'IN" :  23'3"
ADDITIONAL DESCRIPTION

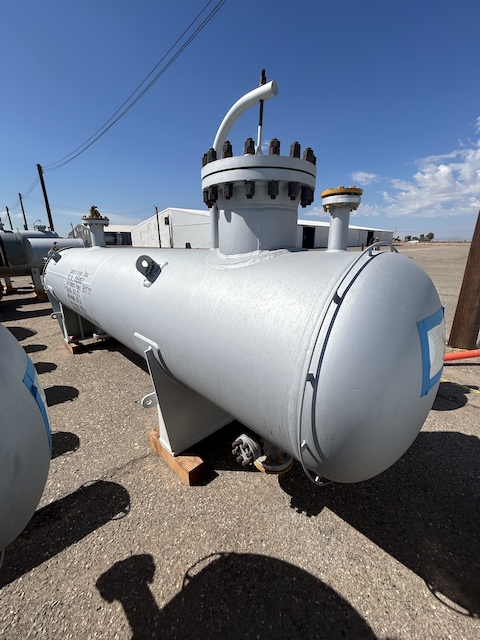

Unused 493 sq. ft. horizontal heat exchanger. 5.39 Design duty (MMBTU/Hr). Mfg. by Wuxi Chemical Equipment (China) in 2023. . Shell Design Rating: 180/FV psig @ 320 deg. F. Tube Design Rating: 232/FV psig @ 430 deg. F. Shell mawp 222.6/FV psig @ 320 deg. F. Tube mawp 361.1/FV psig @ 430 deg. F. 23.25"/40" X 180". AGR2 Amine Regen Reboiler. Under Nitrogen Purged.
